配電室智能化運行，是電力物聯網發展的趨勢。通過佰馬BMY300系列5G/4G無線數采網關，建設智能配電室系統，通過移動端和PC端隨時隨地查看配電室運行情況和最新告警信息；專業人員可實時查看配電室運行數據，及時處理報警信息，定期輪巡查看實時視頻；每月提供各種運行報告：高壓日?qǐng)?bào)表（電流、電壓、功率）、低壓日?qǐng)?bào)表（電流、電壓、功率）、電度月報表、告警月報表； 當平臺收到報警或故障信息時，平臺將以各種方式推送相關人員，提醒關注故障狀況，并采取相應的措施消除隱患。

智能配電房系統包含運維管理、數據分析、工單管理三大模塊，運維管理模塊包含運維概況、運行監測、用電分析、后備電源監視、統計報表等子模塊。監視開關柜目前運行狀態，斷路器分合閘、手車位置等；監視各開關柜各電參量，三相 電壓、三相電流、有功功率，無功功率、視在功率、有功電度；顯示當前環境監控?cái)?shù)據；主要報警指示信息等。

一、 智能配電房系統功能概述

通過改造為運維人員提供以下高效運維功能：

·  實時監測：低壓配電室開關設備運行狀態，電力參數實時監控，開關溫度監測；

·  異常告警：異常運行狀態預警，并將告警信息分級記錄、統計；

·  歷史記錄：監測數據保存記錄；

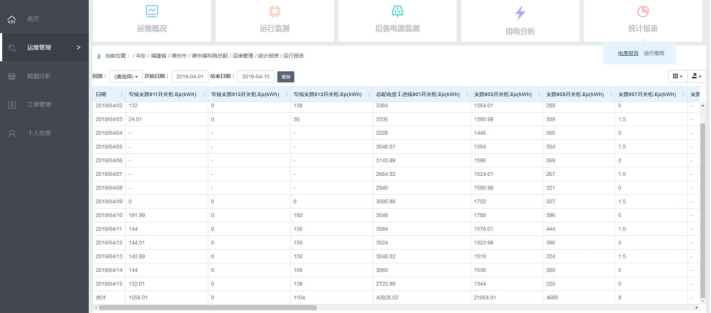

·  定制報表：用電報表、運行報告定制開發，定時統計輸出；

二、 智能配電房監控信息說明

三、 智能配電房系統架構

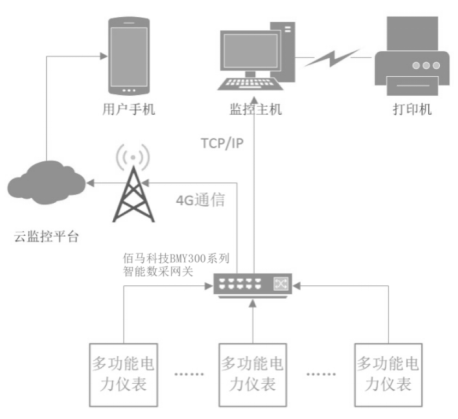

配電管理系統采用三層結構進行架構（注：如下圖1所示）。

第一層：數據監控層。主要由服務器、系統監控主機組成。

第二層：通信層。采用佰馬科技BMY300系列智能數采網關。

第三層：測控裝置。主要包括安裝于各配電柜的儀表。

四、智能配電房系統設備推薦

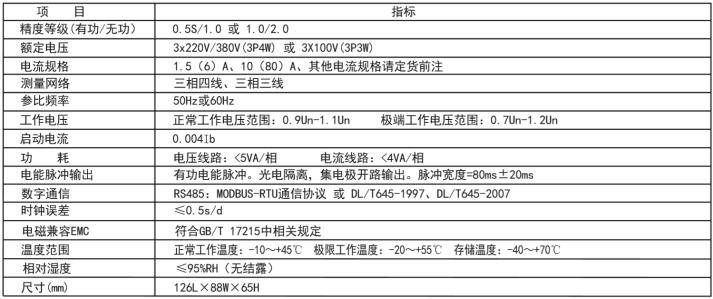

1、導軌式多功能電力儀表（出線柜）

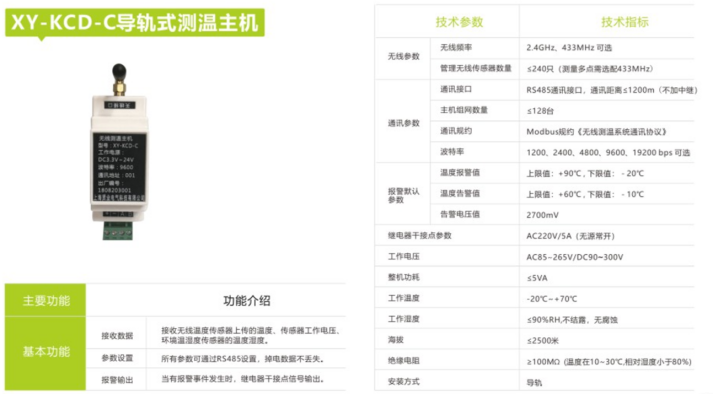

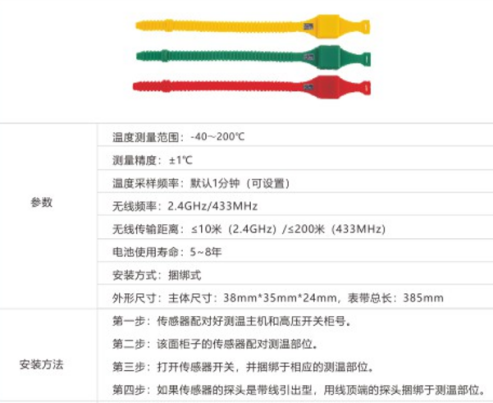

2、無線測溫設備(導軌式主機、無線測溫傳感器)

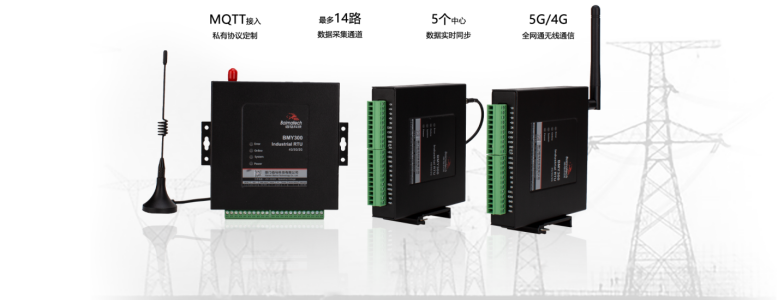

3、佰馬科技BMY300系列智能數采網關

BMY300系列電力專用5G/4G無線數采網關，是一款支持MQTT的體積小巧、功能強大、低功耗的遙測終端RTU。協助用戶實現數據智能采集、多種協議轉換、狀態監測、設備控制、5G/4G/3G/GPRS無線通信、虛擬專網、本地存儲、告警等綜合功能。

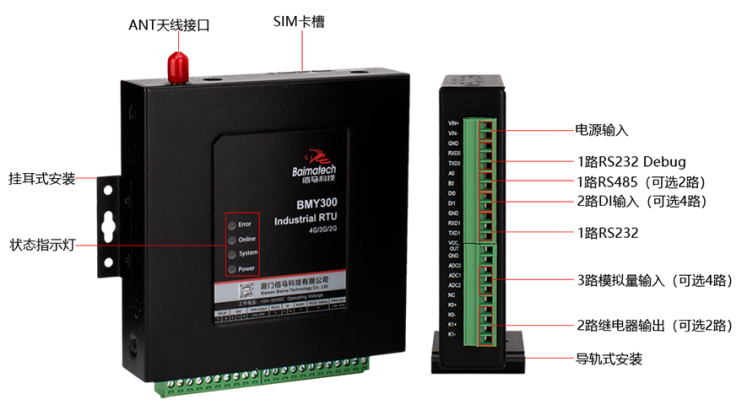

無線智能數采網關接口配置：

·  1個RS232接口(可擴展成2路)、1個RS485接口(可擴展成2路);

·  3路模擬量輸入接口（16位AD、支持4-20mA電流或0-5V電壓信號）;

·  4路開關量輸入接口和2路繼電器輸出(可選擇);

·  可定制TTL電平串口、可定制2路脈沖輸入、可定制2路開關量輸出;

·  兼容各種類型的流量計、水位計、水質分析儀、雨量計、工業串口攝像機等儀器;

·  可支持市電或太陽能供電;
