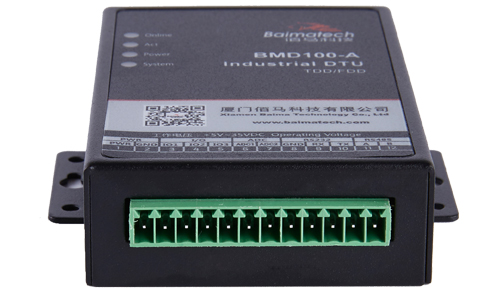

BMD100工業級DTU
BMD100數傳終端，無人值守專用
穩定可靠，為項目的通信組網與無線傳輸提供有力支撐。

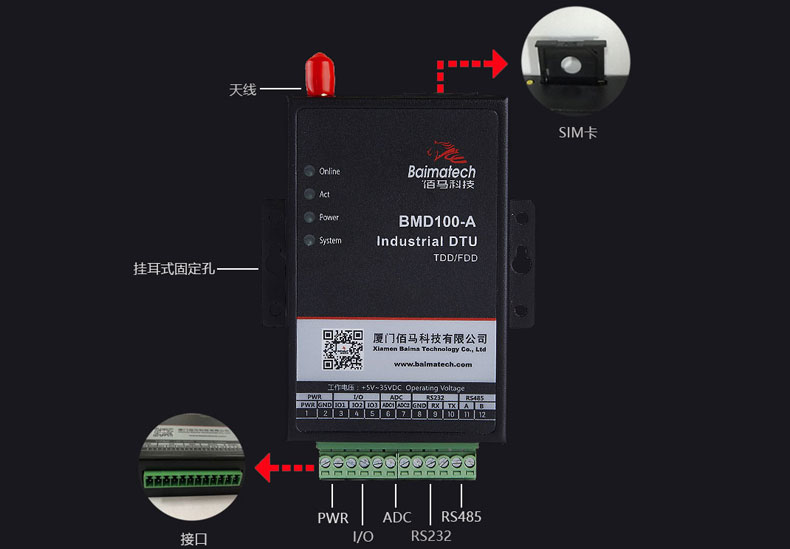

接口豐富，方便聯接各種監測設備
配置RS232、RS485等接口，采集數字或開關量數據，
根據協議上傳數據，項目應用更便捷。
網絡全覆蓋，包括全網通5G/4G/3G
全面覆蓋三大運營商網絡，方便客戶選擇。

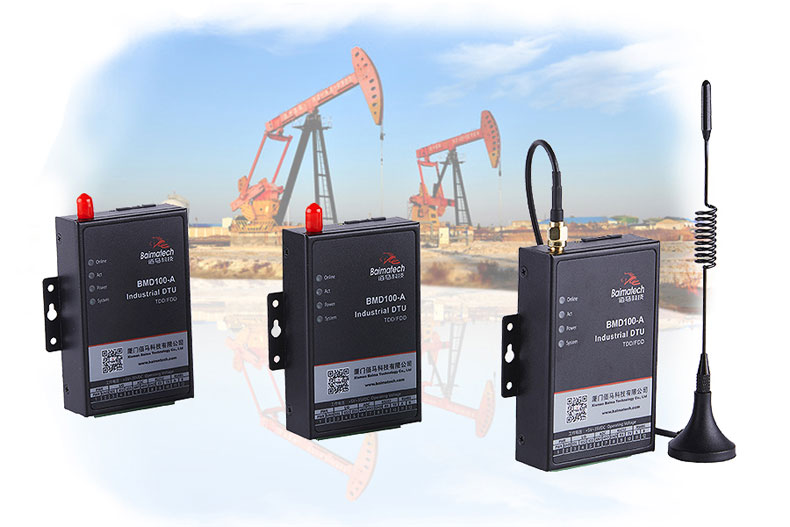

工業級設計，惡劣環境下穩定運行
加厚金屬外殼，堅固耐用；
高EMC電磁兼容，強電磁環境工作穩定；
全部器件按工業級標準選型，與Freescale, NXP等知名品牌合作；
耐高低溫（-35℃至75℃），寬壓（5V-35V），專為惡劣環境下穩定運行而設計；
規范的生產工藝與嚴格的品保體系，讓品質超越客戶期待。
通信穩定，多重技術保障“永遠在線”
● 具有軟件看門狗與硬件看門狗技術，設備自動監測工作狀態，
當M2M設備偶發異常時，智能進行軟件喚醒或硬件斷電重啟，將整個設備復位，確保設備實時正常運行。
● 支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，
自動恢復網絡故障，維持無線連接“永久在線”。
支持專網接入，支持各行業應用協議
支持移動運營商的APN專網；
DSC尋址方式支持固定IP地址和域名；
支持獲取移動專網的指定IP；
支持多種行業就應用協議:212-2017環保協議(可選),modbus標準協議等
廣泛適用于稅控，金融、公安等數據安全要求高的行業。
數據5中心同步傳輸，管理協同更高效
雙數據中心備份、5個數據中心同步傳輸，
方便本地管理部門、遠程各級管理部門、外部合作單位同步獲取數據，實現高效管理。

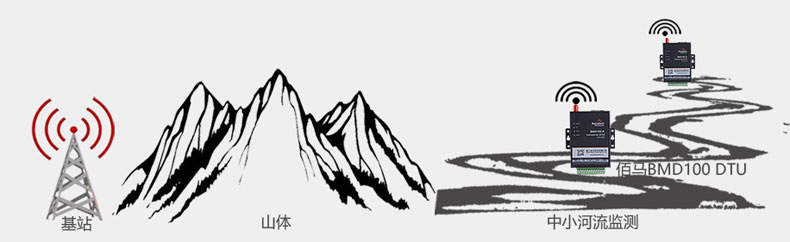

信號強，運營商信號弱時應用優勢明顯

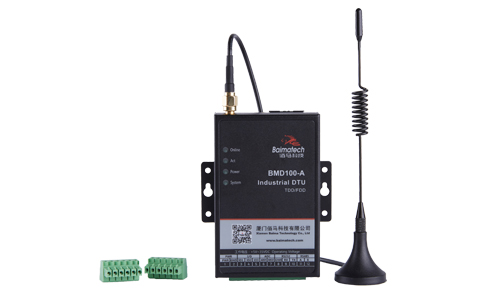

專有阻抗匹配電路設計，增強設備信號搜索能力。標配高增益優質天線， 具有更高的信號接收靈敏度。
即使在偏遠山區網絡信號較弱的情況下，仍能正常使用，保障數據傳輸。
多種供電方式，項目應用更靈活
采用多級休眠和喚醒模式，工作功耗低、待機功耗低、休眠功耗<8mA。
兼容市電供電，太陽能供電，電池供電超低功耗，專為解決取電難而生。
自鎖式卡槽，長期使用不松動
兼容多種SIM卡，包括usim流量卡、APN專網卡和物聯網卡。
配套管理軟件，實現遠程配置與監測
對大量分布在各地的通信終端進行集中監測、配置、升級、診斷等。
極大降低運營方、集成商、設備提供商等各方的維護成本，提高管理效率。
支持本地配置與升級；支持TCP/IP通道進行遠程配置與升級；
支持SMS方式參數配置。

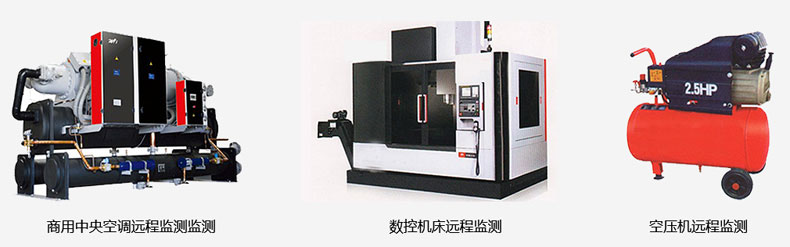

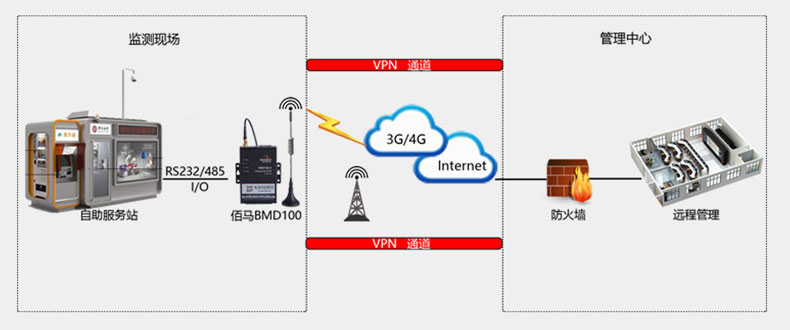

典型應用
結構尺寸圖
產品選型
選購指南 | ||
型號 | 網絡 | 無線參數 |
| BMD100-A | TDD/FDD | 支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS |
BMD100-G
| GPRS | 支持 GSM850/900/1800/1900MHz 四頻 支持 GSM phase 2/2+ 支持 GPRS class 10，可選 class 12 |
BMD100-C | CDMA | 支持 CDMA2000 1xRTT 800MHz 單頻 可選 800/1900MHz 雙頻，450MHz單頻 |
| BMD100-LF | LTE/WCDMA | 支持 FDD-LTE 2600/2100/1800/900/800MHz， 可選 700/1700/2100MHz 支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可選 800/850/1900/2100MHz 支持 EDGE/GPRS/GSM 850/900/1800/1900MHz 支持 GPRS CLASS 10 EDGE CLASS 12 |
規格參數 | |||
類別 | 名稱 | 規格 | 說明 |
接口 | 工業串口 | 1路 | 串口形式：12PIN 工業端子，3.5mm 間距 |
串口類型： RS-232/RS-485 | |||
波 特 率：1200~115200bps | |||
數據格式：8 位數據位，1 位停止位，無校驗/奇校驗/偶校驗，無流控 | |||
SIM/UIM卡接口 | 1個 | 抽屜式，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
天線接口 | 1個 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
指示燈 | 4個 | 具有系統、電源、通信、在線四個指示燈 | |
電源 | 標準電源 | DC 12V/0.5A | 內置電源反相保護和過壓保護 |
供電范圍 | DC 5V -- 35V | ||
通信電流 | <85mA (12V) | ||
功耗 | 通訊狀態 | <1W | 12V電源，電流<85mA 5V電源，電流<155mA |
待機狀態 | <0.4W | 12V電源，電流<30mA 5V電源，電流<55mA | |
休眠狀態 | <0.1W | 12V電源，電流<8mA 5V電源，電流<18mA | |
安全性 | 鏈路檢測 | PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持?jǐn)嗑€自動重連，保證設備“永久在線” | |
內嵌看門狗 | 支持設備運行自檢技術，支持設備運行故障自恢復 | ||
網絡管理 | 自動拔號 | 支持設備上電自動撥號 | |
按需拔號 | 支持長連接模式，短連接模式，本地?cái)?shù)據激活，短信激活，電話激活，定時激活/定時下線 | ||
配置 | 支持佰馬M2M設備云平臺，遠程配置，支持配置工具本地串口配置，支持短信配置 | ||
升級方式 | 利用本地串口或遠程方式進行軟件升級 | ||
日志功能 | 支持本地或遠程查看輸出日志，方便工程人員查看設備運行狀態 | ||
集中管理 | 支持佰馬M2M設備云平臺，對分布各地的通信終端進行遠程集中管理 | ||
配置備份 | 支持配置文件的導入和導出 | ||
防護等級 | IP30 | 金屬外殼和系統安全隔離，適合工控現場應用 | |
適用環境 | 工作溫度范圍 | 零下35oC -- 75oC | |
存儲溫度范圍 | 零下40oC -- 80oC | ||
相對濕度范圍 | 95%無凝結 | ||
物理特性 | 安裝方式 | 掛耳式 | |
外形尺寸 | 91x58.5x22 | 不包括天線和安裝件 | |
重量（克） | 208 | ||
