無線RTU入庫四川省地質災害專業監測設備目錄教程
- 時間 :2020-12-17
- 作者 :佰馬科技
- 瀏覽數 :3488
無線RTU等地質災害監測設備如何接入四川省地質災害平臺，實現四川省地質災害專業監測設備動態目錄入庫，本文以佰馬BMY300無線RTU為例，詳細介紹無線RTU設備與四川地災入庫測試指南，無線RTU配置教程。
為落實省廳地質災害防治工作安排，切實做好四川省地質災害專業監測設備動態目錄入庫工作。結合目前省地質災害實時監測預警系統運行情況，參照現行相關技術規范，編寫了四川省地質災害專業監測設備動態目錄入庫測試流程說明。
1、設備連接
平臺所提供的MQTT 協議通訊方式嚴格遵守MQTT v3.1.1 標準協議，詳情可參考http://docs.oasis-open.org/mqtt/mqtt/v3.1.1/os/mqtt-v3.1.1-os.pdf。
IP：218.6.244.191
MQTT地址：218.6.244.191:11883
http接口地址：https://218.6.244.191:15001/
備傳地址：
IP：218.6.244.186
MQTT地址：218.6.244.186:1883
http接口地址：https://218.6.244.186:15001/
主傳地址為本次測試所用平臺的數據上傳地址，同時，為了檢測各廠家的設備多IP發送數據的能力，我們在正式平臺中虛擬了一個地質災害點，提供各設備廠家測試。測試點名稱為：成都市金牛區人民北路入庫設備數據傳輸測試地災點。數據格式參見：地質災害監測通訊技術要求（報批稿）。
2、登錄地質災害實時監測預警系統
參與本次測試工作的設備廠商首先根據提供的登錄賬號信息表，獲取本次測試工作的基本信息（登錄賬號、密碼、測試點位等），其次，通過網頁登錄四川省地質災害實時監測預警系統（https://218.6.244.191:15000/warning），進入系統主界面。

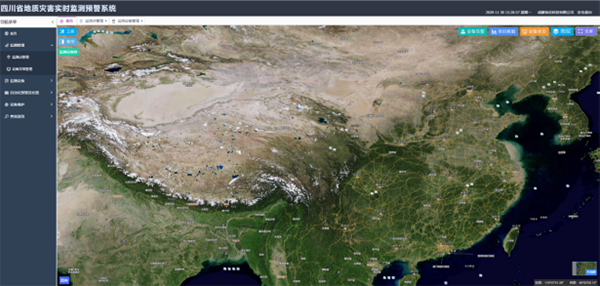

系統主界面
3、查看本次測試點位
在導航菜單中點擊“監測管理”，選擇“監測點管理”，查看本次測試點位的基本信息。（一級項目名稱：四川省專業監測示范項目；二級項目名稱：測試二級項目；隱患點名稱：入庫測試點）。
測試點位信息
4、新增測試監測設備
在導航菜單中點擊“監測設備”，選擇“監測設備管理”，依次點擊“查看設備信息”、“添加”，進入添加監測設備界面，完善測試設備信息。

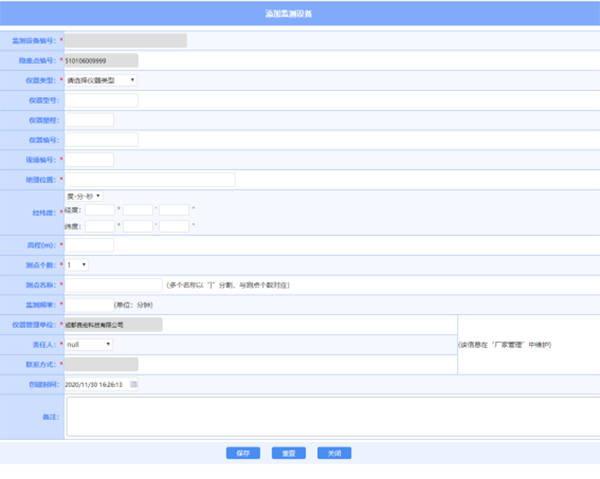

添加設備信息
5、新增測試RTU
在導航菜單中點擊“RTU信息管理測設備”，選擇對應隱患點的“接入新RTU”，在RTU列表里點擊新增RTU。

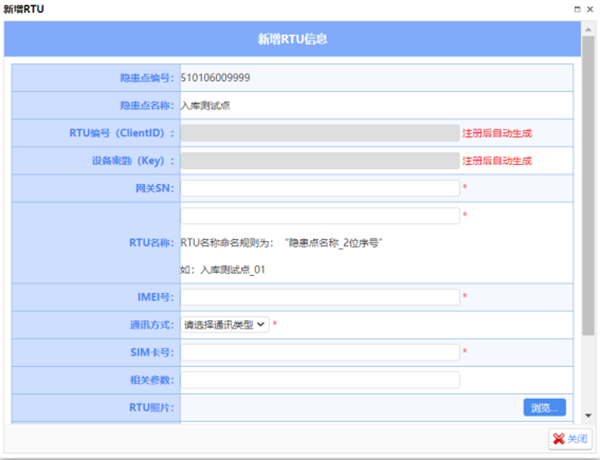

新增RTU

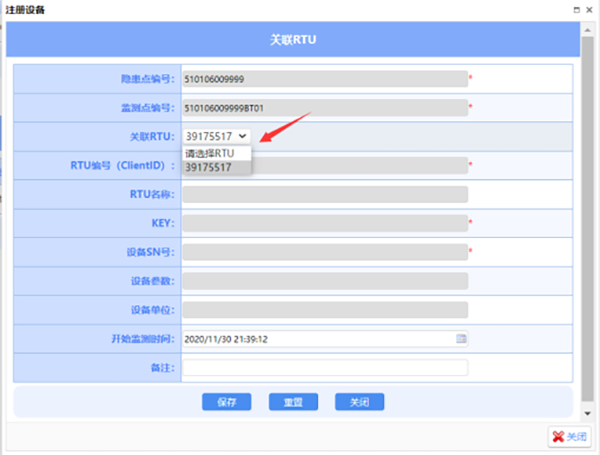

6、綁定測試RTU
在導航菜單中點擊“RTU信息管理測設備”，選擇對應隱患點的“接入新RTU”，在監測設備列表里相應設備的最右側按鈕綁定RTU，選擇對應的RTU進行綁定。
綁定RTU

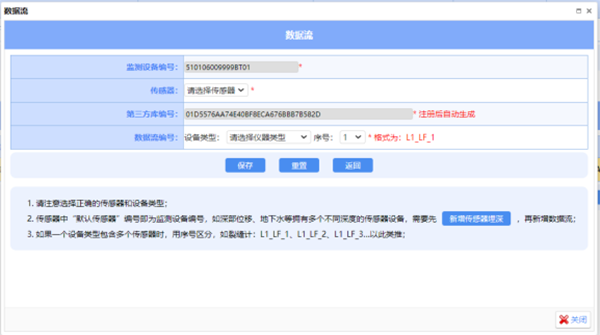

7、添加數據流
在導航菜單中點擊“RTU信息管理測設備”，選擇對應隱患點的“接入新RTU”，在監測設備列表里選擇對應的設備添加數據流。
添加數據流
完成以上操作步驟后，即在地質災害實時監測預警系統中完成了測試設備的添加和注冊工作。
佰馬科技BMY300系列無線RTU配置

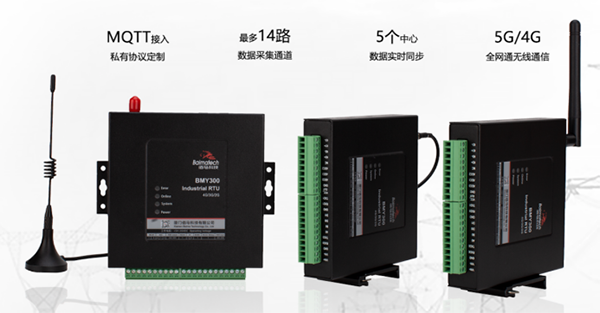

佰馬BMY300系列無線微型RTU，是一款支持MQTT的體積小巧、功能強大、低功耗的遙測終端RTU。協助用戶實現數據智能采集、多種協議轉換、狀態監測、設備控制、5G/4G無線通信、虛擬專網、本地存儲、告警等綜合功能。

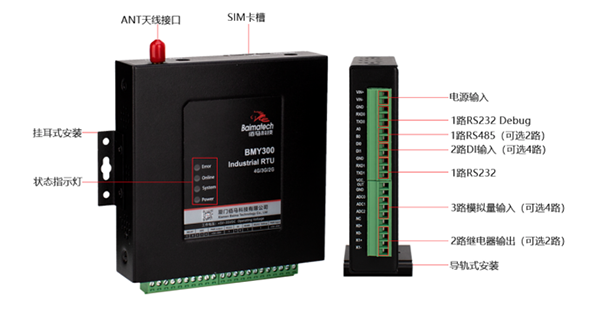

BMY300微型遙測RTU豐富強大的接口包括：
2路RS232(1路做debug口)、1路RS485(可擴展成2路); 可定制TTL電平串口；
3路模擬量輸入，可選配4路模擬量輸入；2路開關量輸入，可選配4路開關量輸入；
可選2路開關量輸出接口；可選2路繼電器輸出；可選2路脈沖量輸入；1路受控輸出電源，輸出電壓值與設備供電電壓相同，默認12V。

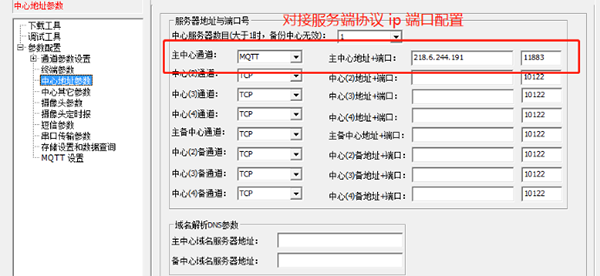

1.無線RTU中心地址參數配置：

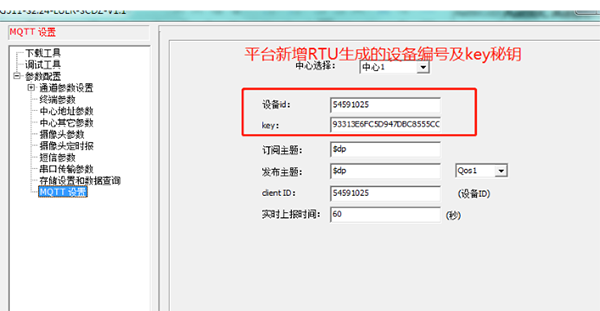

2.MQTT設備，填寫對應的RTU編號和秘鑰KEY

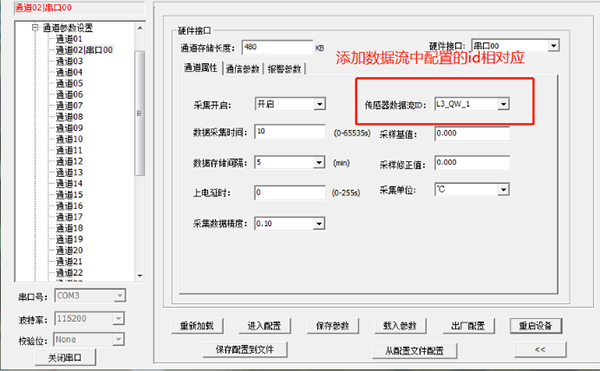

3.通道參數配置上報因子數據流id與數據流編號對應
