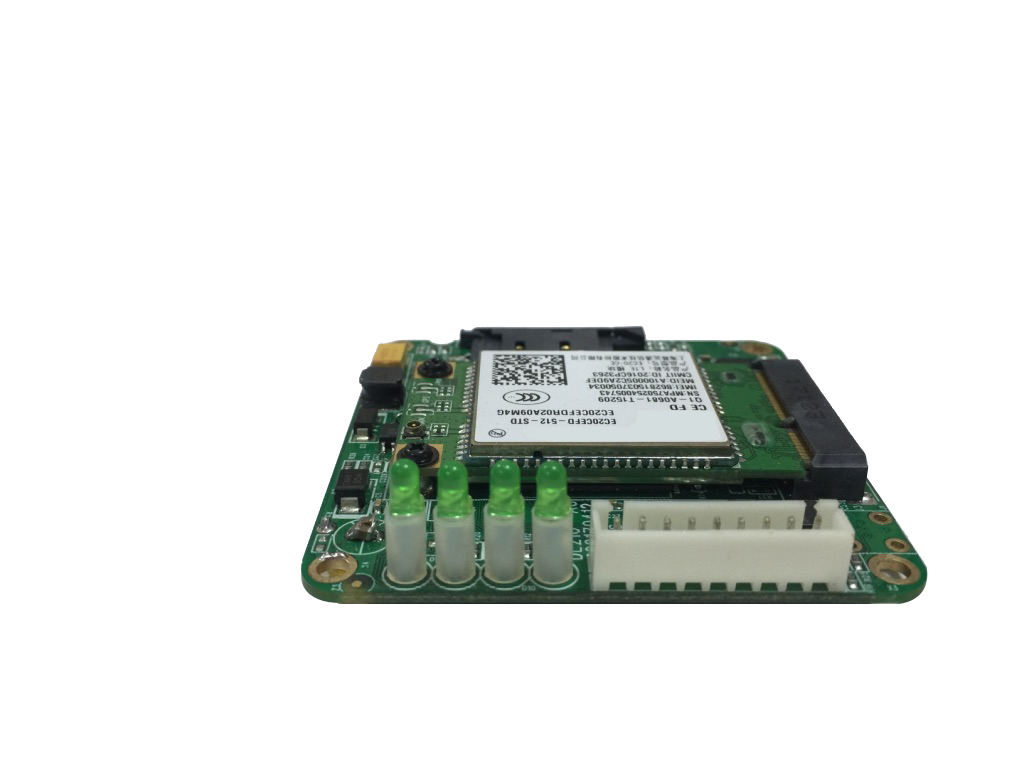

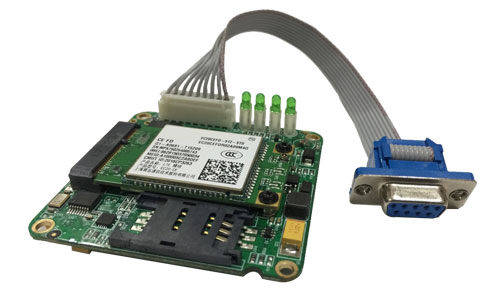

BMD300電力版DTU
BMD300，電力專用數傳終端
為苛刻的電力無人值守現場提供穩定可靠的無線通信鏈路。

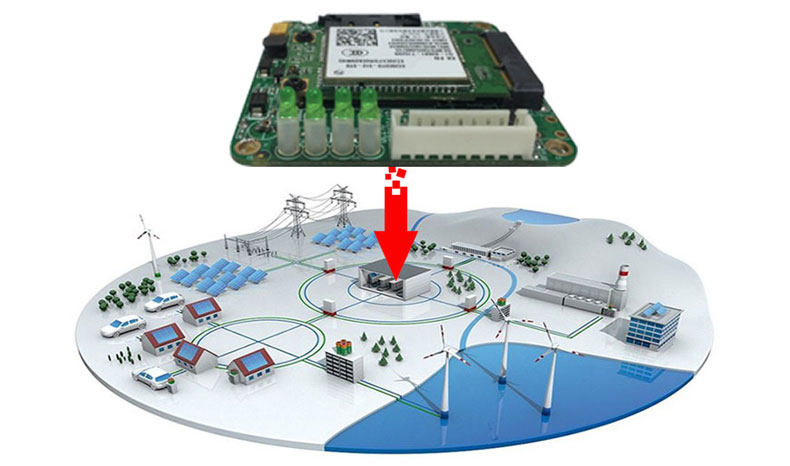

廣泛應用于配電自動化、輸電線路監測、變電站監測、光伏電站監測、充電樁監測等智慧電力領域

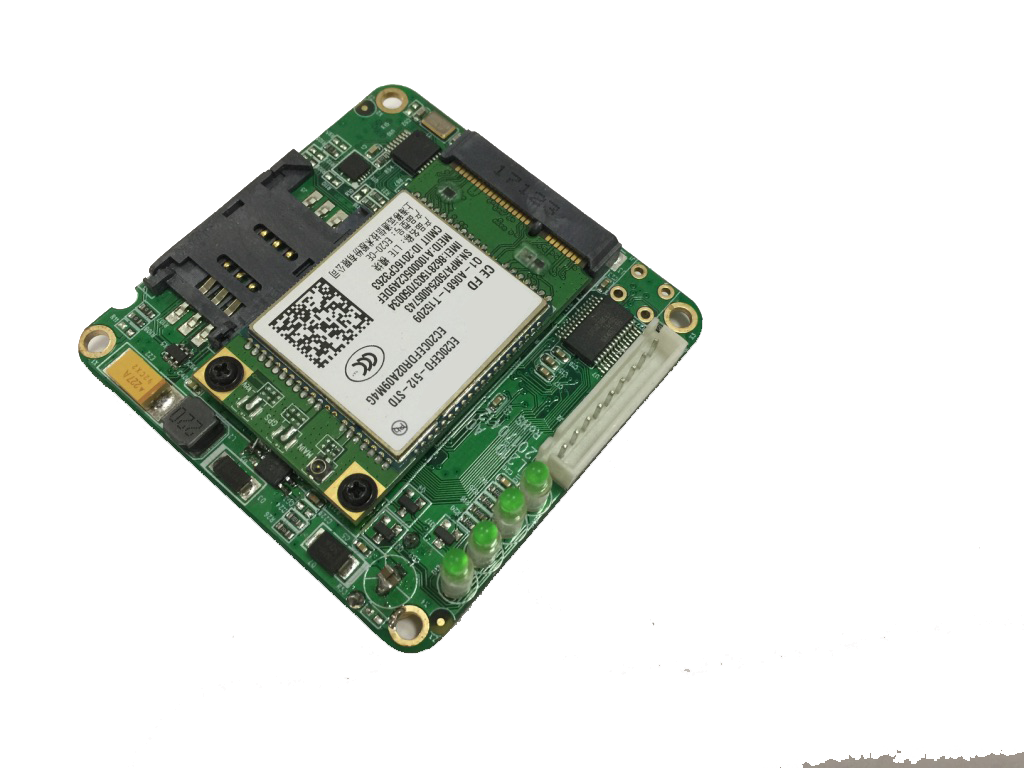

嵌入式設計，符合配電自動化國標
滿足電力行業DL/T 721-2000配網自動化遠控終端標準。產品的結構尺寸、器件布局，完全符合配網柱上開關監測系統要求。產品嵌入柱上開關遠動終端，協助客戶快速實現無線組網與通信
支持電力IEC101規約、電力IEC104規約
設計滿足電力級標準、工業級用戶要求。
支持IEC101串口通訊規約，也支持IEC104網絡通訊規約、遠動集控規約
惡劣工況運行穩定
全部器件按工業級標準選型，與Freescale，NXP等知名品牌合作。
耐高低溫（-35℃至75℃），寬壓（5V-35V）。高標準EMC電磁兼容，在強電磁環境中穩定工作

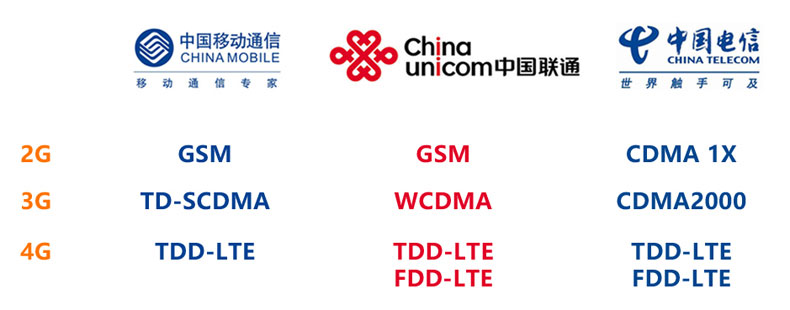

網絡全覆蓋，包括全網通/4G/3G/2.5G
全面覆蓋三大運營商網絡，項目運用更靈活。

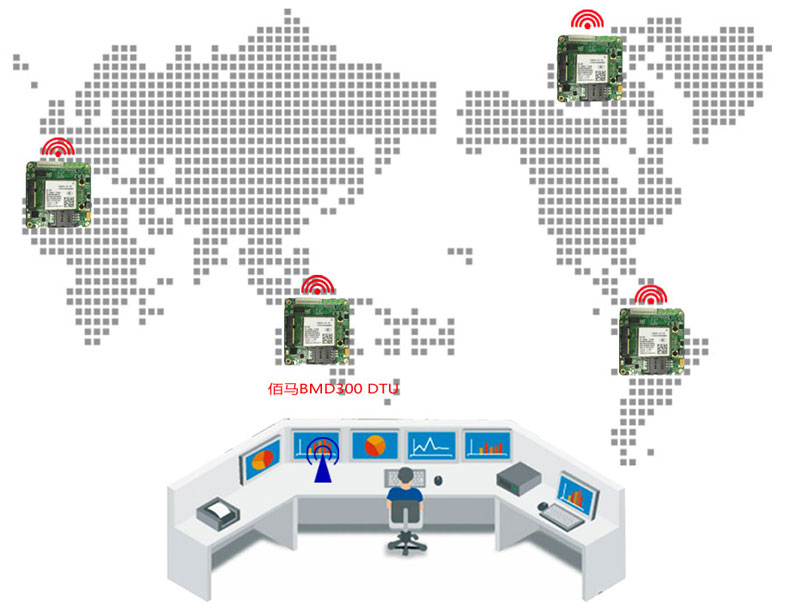

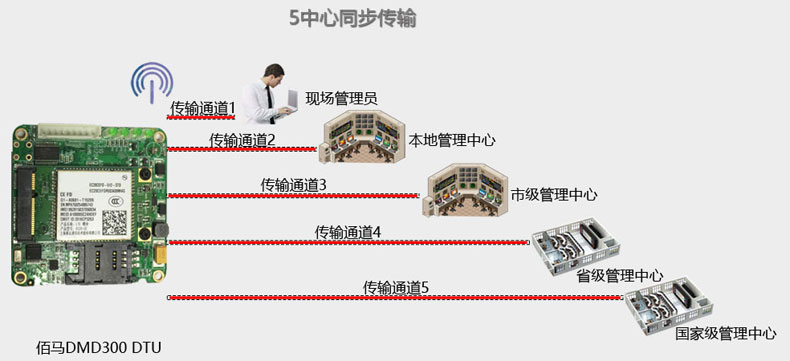

5中心同步傳輸，管理協同更高效
支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心），方便現場維護人員、本地管理部門、遠程各級管理部門同步獲取數據，實現高效管理
穩定可靠，多重技術保障設備“永遠在線”

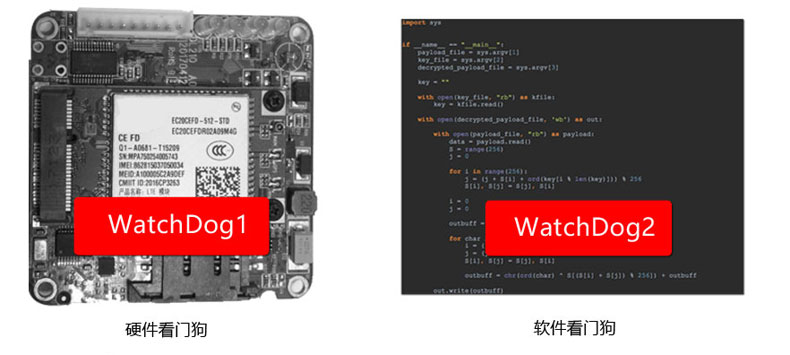

● 具有軟件看門狗與硬件看門狗技術，設備自動監測工作狀態，當有設備異常時，智能進行軟件喚醒或硬件斷電重啟，將整個設備復位，確保設備實時正常運行
● 支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，自動恢復網絡故障，維持無線連接“永久在線”
支持專網接入，金融級數據安全標準
支持移動運營商的APN專網
DSC尋址方式支持固定IP地址和域名
支持獲取移動專網的指定IP
配套管理軟件，實現遠程配置與監測
可集中監測、配置、升級、診斷佰馬M2M終端，極大降低運營方、集成商、設備提供商等各方的維護成本，提高管理效率
支持本地配置、升級； 利用TCP/IP通道進行遠程配置、升級；
支持SMS方式參數配置。

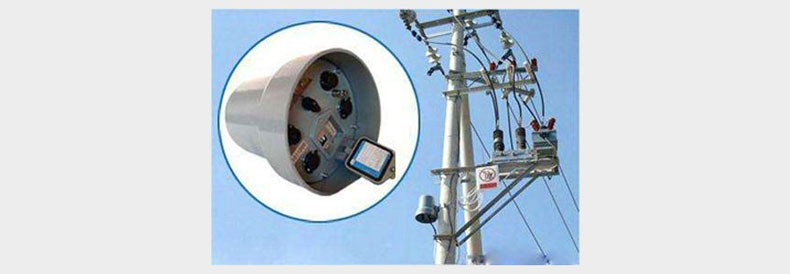

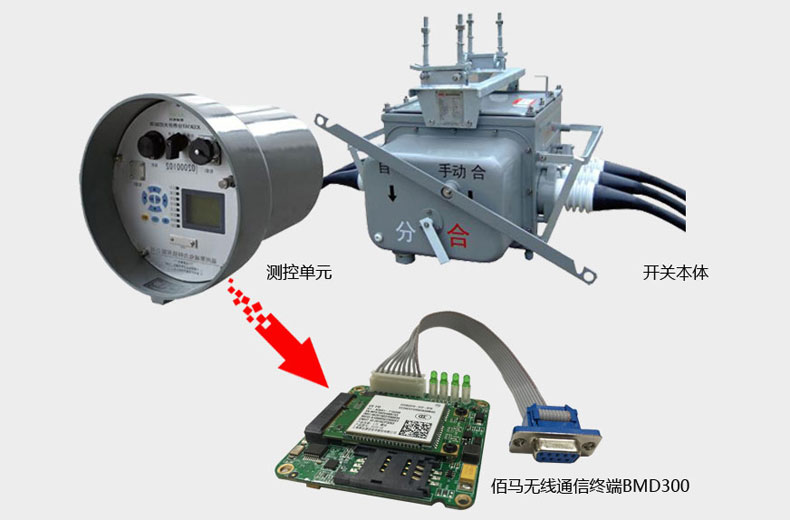

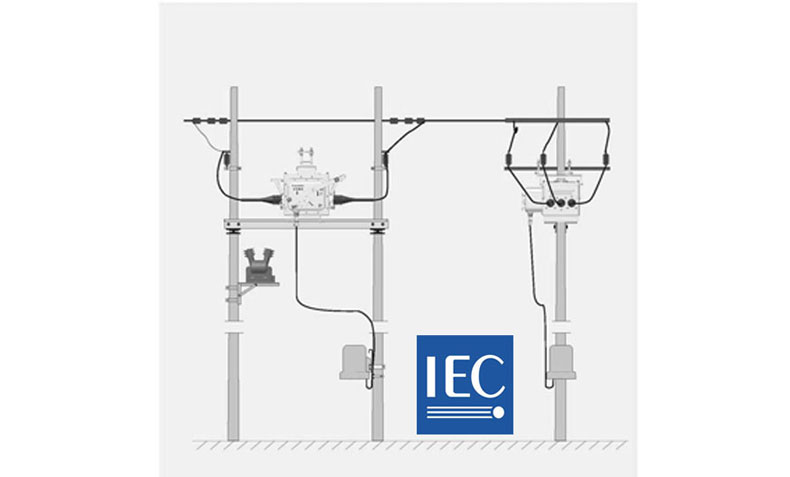

典型應用： 柱上開關監測

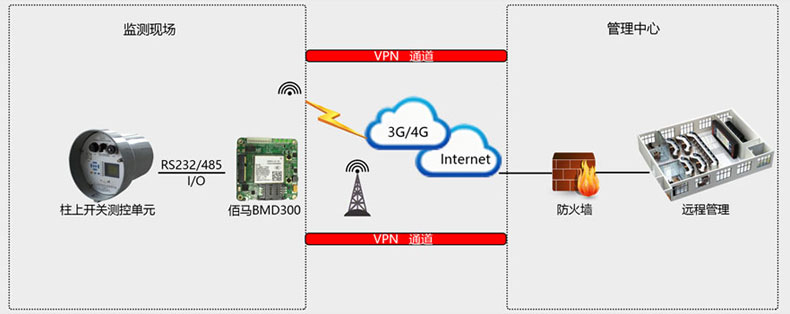

配網柱上開關監測系統，基于佰馬BMD300實現全網通/4G/3G/2.5G無線通信,實時監測10KV配電線路的柱上開關分/合閘狀態、電壓、電流、功率、功率因數等數據，發現開關狀態變位則配電終端主動上報，及時通知主站。
社會經濟效益：減少停電時間，提高供電可靠性；減少檢修工作量，提高工作效率；加強設備安全監測，預防事故；提高運行管理水平、提高運行的經濟性；提高用戶滿意度。
結構尺寸圖
產品選型
選購指南 | |||
型號 | 網絡 | 無線參數 | |
BMD300-A
| TDD/FDD | 支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS | |
BMD300-G
| GPRS | 支持 GSM850/900/1800/1900MHz 四頻 支持 GSM phase 2/2+ 支持 GPRS class 10，可選 class 12 | |
BMD300-C
| CDMA | 支持 CDMA2000 1xRTT 800MHz 單頻 可選 800/1900MHz 雙頻，450MHz單頻 | |
BMD3100-LF
| LTE/WCDMA | 支持 FDD-LTE 2600/2100/1800/900/800MHz， 可選700/1700/2100MHz 支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可選800/850/1900/2100MHz 支持EDGE/GPRS/GSM 850/900/1800/1900MHz 支持GPRS CLASS 10 EDGE CLASS 12 | |
規格參數 | |||
類別 | 名稱 | 規格 | 說明 |
接口 | 工業串口 | 2路 | 串口形式：9PIN 工業端子，2.5mm 間距 |
串口類型：2路 RS-232，1路做通信，1路做調試 | |||
波 特 率：1200~115200bps | |||
數據格式：8 位數據位，1 位停止位，無校驗/奇校驗/偶校驗，無流控 | |||
SIM/UIM卡接口 | 1個 | 抽屜式，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
天線接口 | 1個 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
指示燈 | 4個 | 系統、電源、通信、在線四個指示燈 | |
電源 | 標準電源 | DC 12V/0.5A | 內置電源反相保護和過壓保護 |
供電范圍 | DC 5V -- 35V | ||
通信電流 | <85mA (12V) | ||
功耗 | 通訊狀態 | <1W | 12V電源，電流<85mA 5V電源，電流<216mA |
待機狀態 | <0.4W | 12V電源，電流<30mA 5V電源，電流<55mA | |
休眠狀態 | <0.1W | 12V電源，電流<8mA 5V電源，電流<18mA | |
安全性 | 鏈路檢測 | PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持斷線自動重連，保證設備“永久在線” | |
內嵌看門狗 | 支持設備運行自檢技術，支持設備運行故障自恢復 | ||
網絡管理 | 自動拔號 | 支持設備上電自動撥號 | |
按需拔號 | 支持長連接模式，短連接模式，本地數據激活，短信激活，電話激活，定時激活/定時下線 | ||
配置 | 支持佰馬M2M設備云平臺，遠程配置，支持配置工具本地串口配置，支持短信配置 | ||
升級方式 | 利用本地串口或遠程方式進行軟件升級 | ||
日志功能 | 支持本地或遠程查看輸出日志，方便工程人員查看設備運行狀態 | ||
集中管理 | 支持佰馬M2M設備云平臺，對分布各地的通信終端進行遠程集中管理 | ||
配置備份 | 支持配置文件的導入和導出 | ||
適用環境 | 工作溫度 | 零下35oC -- 75oC | |
存儲溫度 | 零下40oC -- 80oC | ||
相對濕度 | 95%無凝結 | ||
物理特性 | 安裝方式 | 螺絲固定 | |
外形尺寸 | 65x65x24 | 不包括天線和安裝件 | |
重量（克） | 74g | ||
