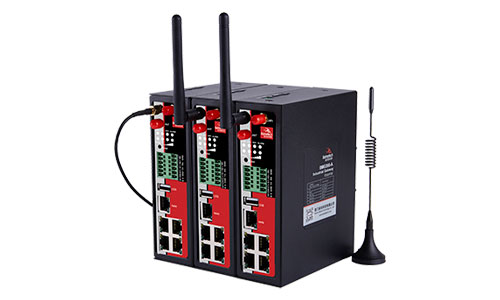

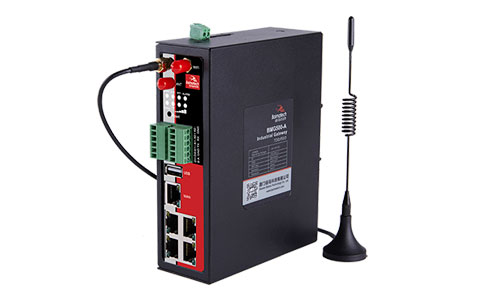

工業5G網關BMG500
BMG500，智慧物聯的橋梁
BMG500工業物聯智能網關，集數據采集、多種協議轉換、智能網關、5G/4G無線通信、數據處理轉發、虛擬專網、本地存儲、WIFI覆蓋等功能于一體。
工業5G網關的7大功能
集數據智能采集、多種協議轉換、支持物聯網平臺MQTT協議,智能網關、5G/4G全網通無線通信、數據處理轉發、虛擬專網、本地存儲等功能于一體，在監測設備與IT系統之間搭建通用的、智能的物聯網通道。

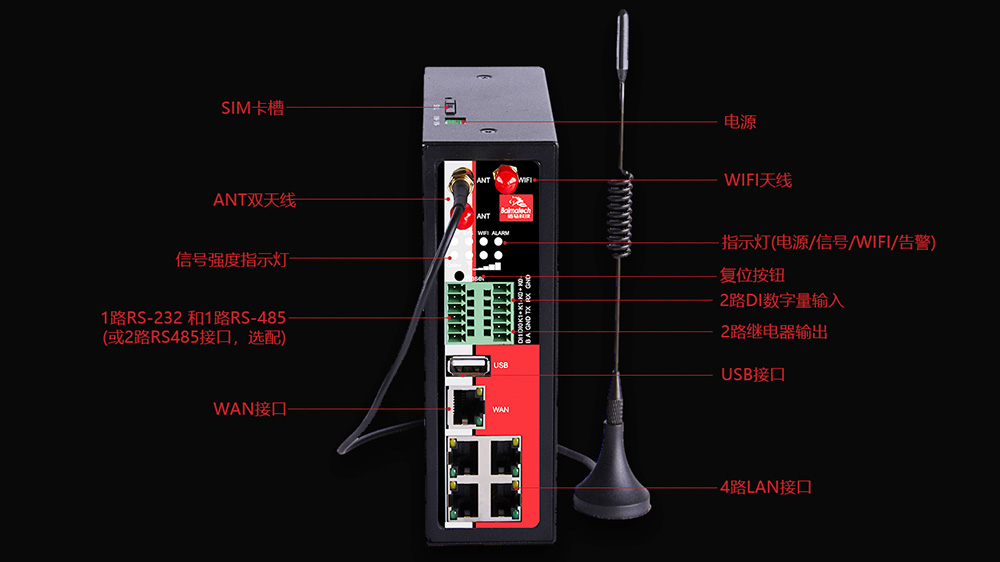

接口多，類型豐富，方便鏈接各種設備
標配4組LAN口、1組WAN口、1組USB接口；具有2路RS485（或1路RS-232 和1路RS-485），契合現場各種端口設備組網需要。
2組DI數字量輸入，方便聯接現場智能設備，監測設備狀態；2組繼電器輸出，方便控制前端設備；
根據項目需要，WAN口可自定義成LAN口，使BMG500輕松擴充為5個LAN口，項目組網應用更靈活。

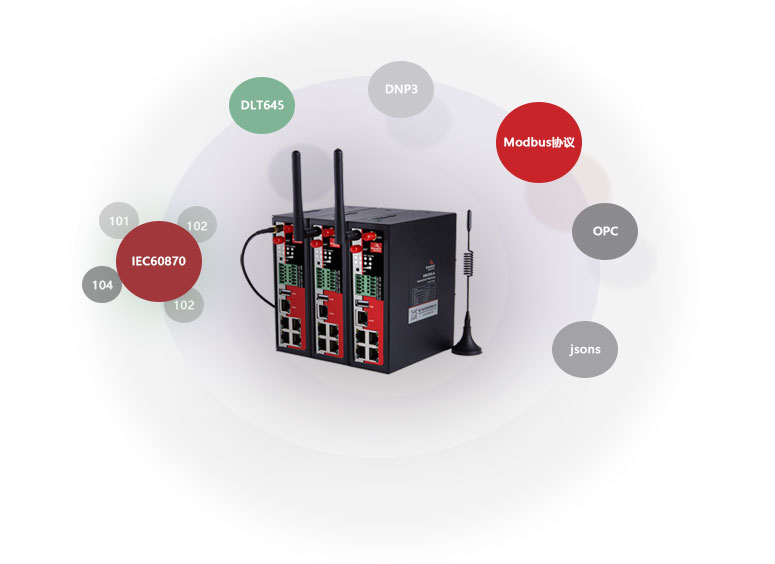

內置多種通用協議
國際標準協議包括：MQTT、OPC、Modbus、IEC60870-101/102/103/104、DNP3、DLT645、BACnet、jsons等，
不斷擴充的協議庫可使更多的設備輕松接入

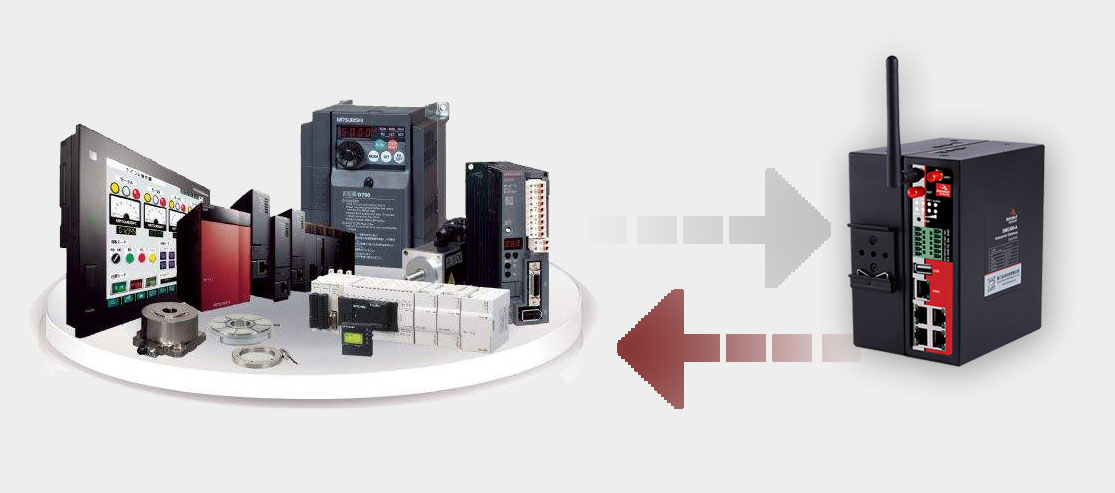

私有協議二次開發
具有多品牌PLC，DCS、智能儀表，智能設備等廠商的私有協議，方便客戶根據具體項目需求對接個各種設備。

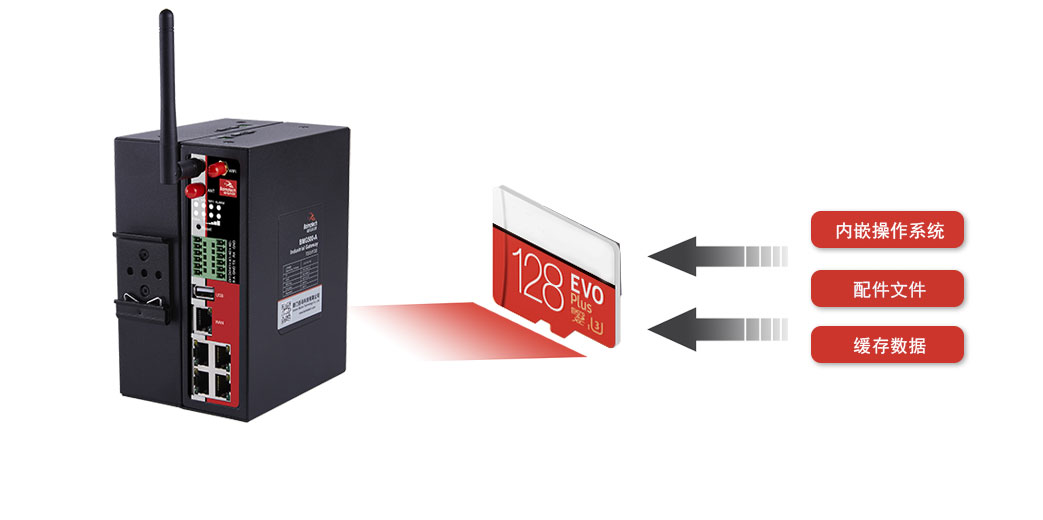

128M內存，海量存儲
外接大容量存儲卡，容量達128M，海量空間?？稍诒緳C(jī)循環存儲監測數據，掉電不丟失。
通信可靠，多重技術保障“永遠在線”
● 具有軟件看門狗與硬件看門狗技術，設備自動監測工作狀態，當M2M設備偶發異常時，智能進行軟件喚醒或硬件斷電重啟，將整個設備復位，確保設備實時正常運行。
● 支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，自動恢復網絡故障，維持無線連接“永久在線”。
● 5G/4G/3G網絡與寬帶撥號互為備份，保證設備永久聯網，是金融稅控組網應用理想之選。

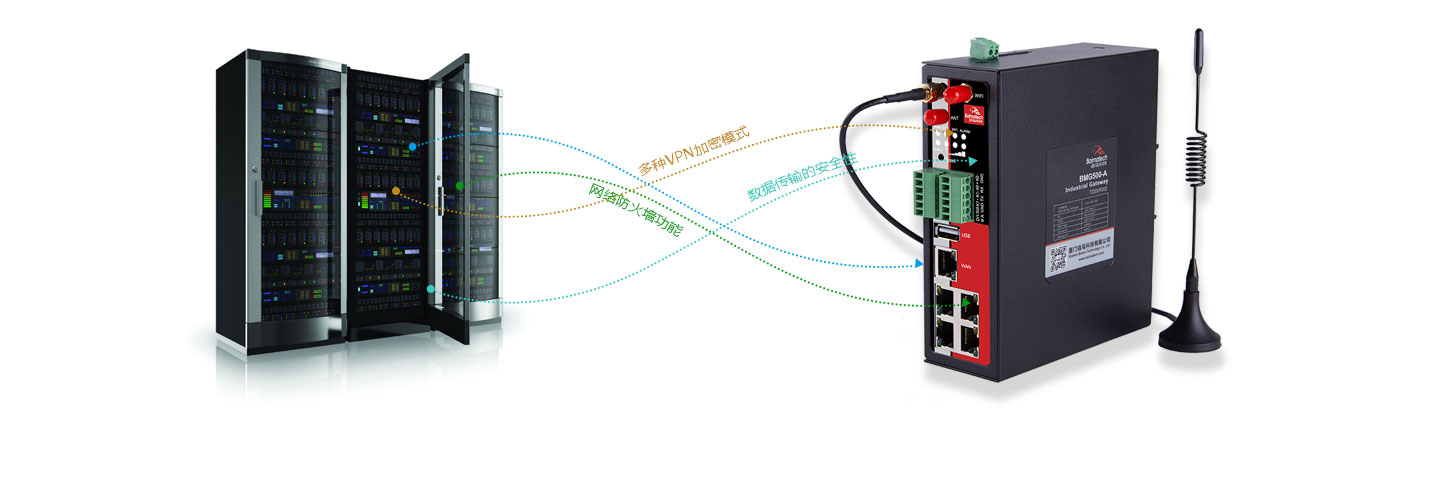

VPN專網，金融級數據安全保障
產品支持IPsec VPN、L2TP、PPTP、open VPN 等多種VPN加密模式；
支持SPI 全狀態檢測、Secure Shell（SSH）等網絡防火墻功能；
支持多級用戶權限，確保管理安全。
廣泛適用于稅控，金融、公安等數據安全要求高的行業
5G/4G轉WIFI，方便現場設備快速組網與管理
WIFI速率：150MBPS ，WIFI類型：IEEE 802.11b/g/n，多個設備同時WIFI連接。
現場管理人員通過手機或平板等（兼容安卓，IOS、win10操作系統），即可在本地配置和管理WIFI接入的前端設備，方便快捷。

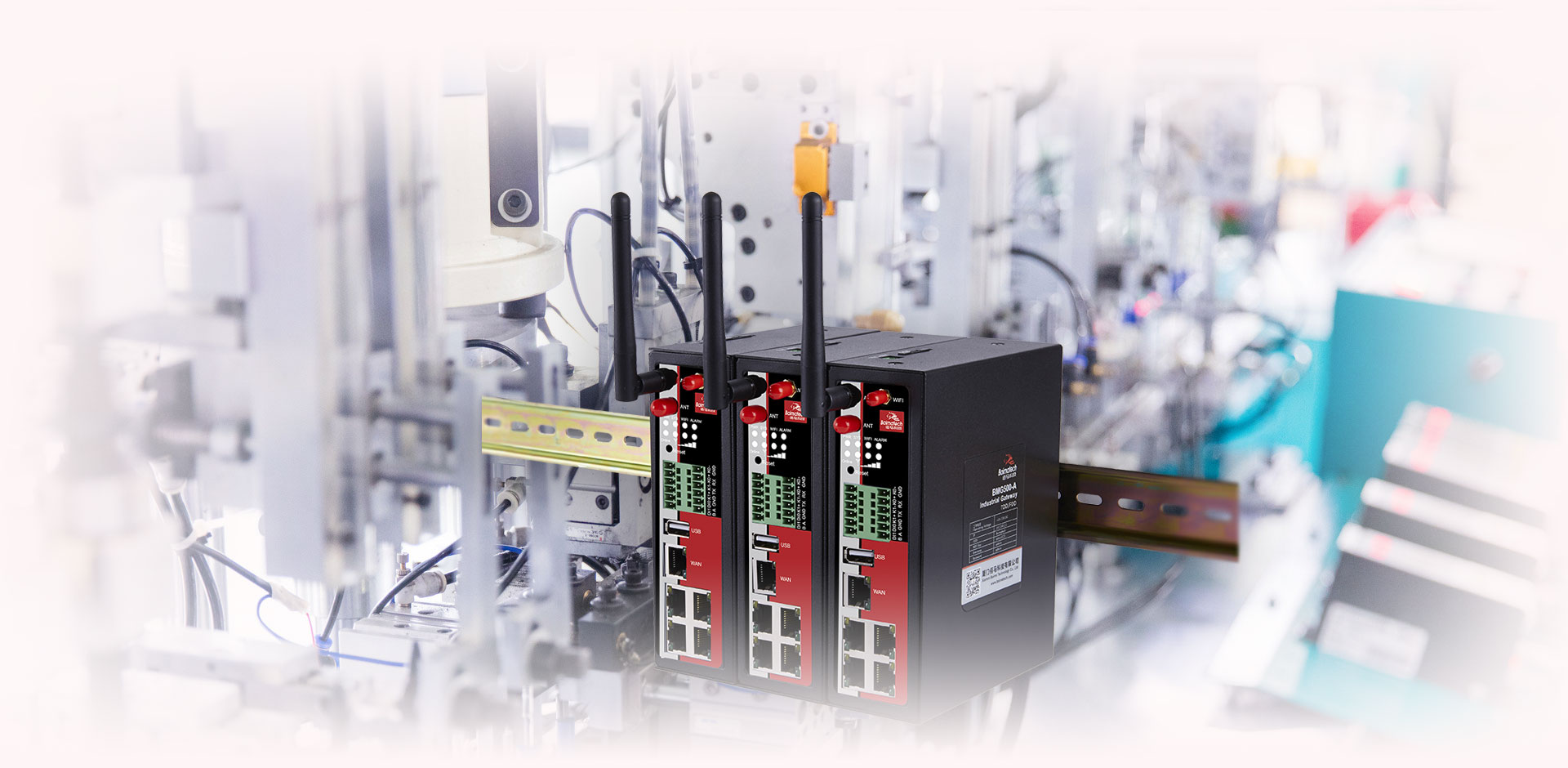

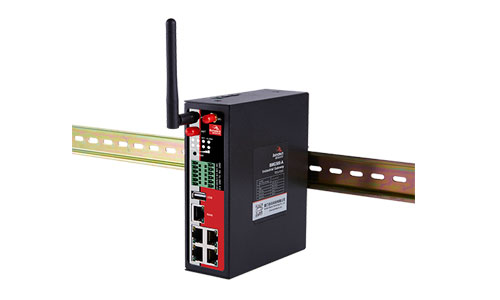

DIN導軌，易安裝
國際標準導軌（35mm寬度），可方便地卡在導軌上而無需用螺絲固定，安裝與維護拆卸便利。

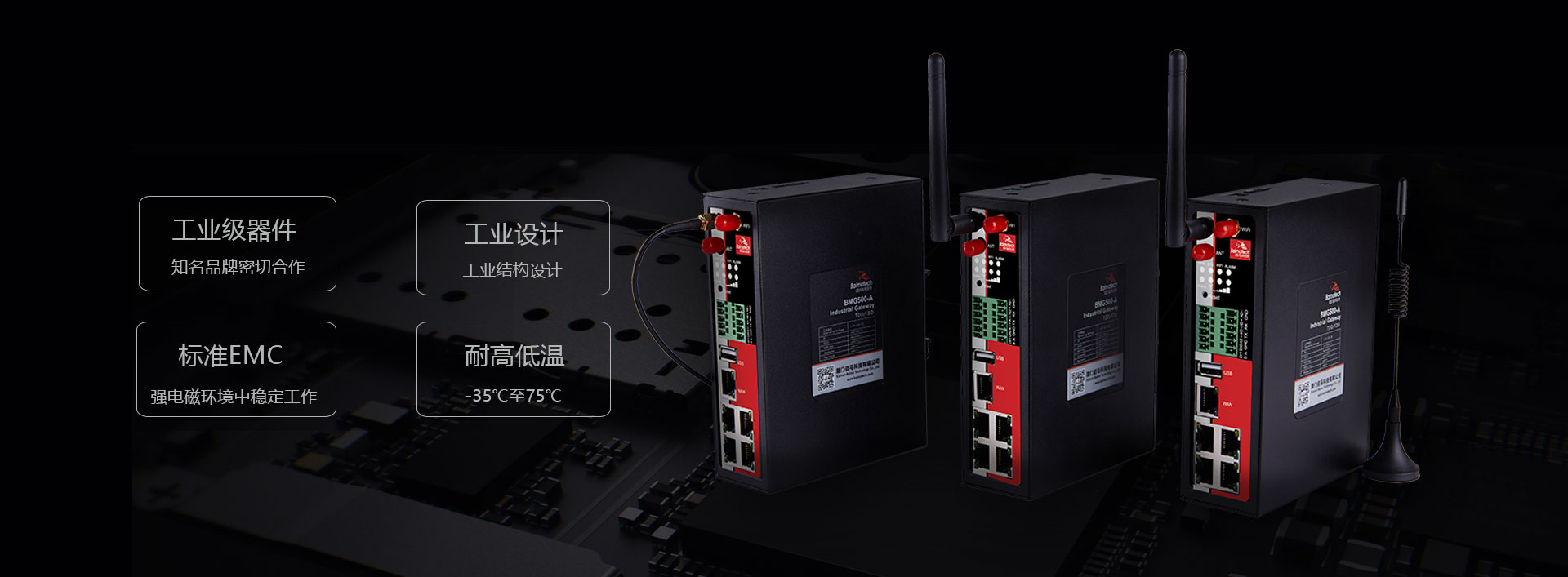

工業級設計及應用，惡劣環境下穩定運行
全部器件按工業級標準選型，與Freescale，NXP等知名品牌密切合作。
加厚金屬外殼，堅固耐用。外殼和系統安全隔離，工控場合安全優勢明顯。
耐高低溫（-35℃至75℃），寬壓（5V-35V），專為惡劣環境下穩定運行而設計。
高標準EMC電磁兼容，在強電磁環境中穩定工作,規范的生產工藝與嚴格的品保體系，讓品質超越客戶期待。

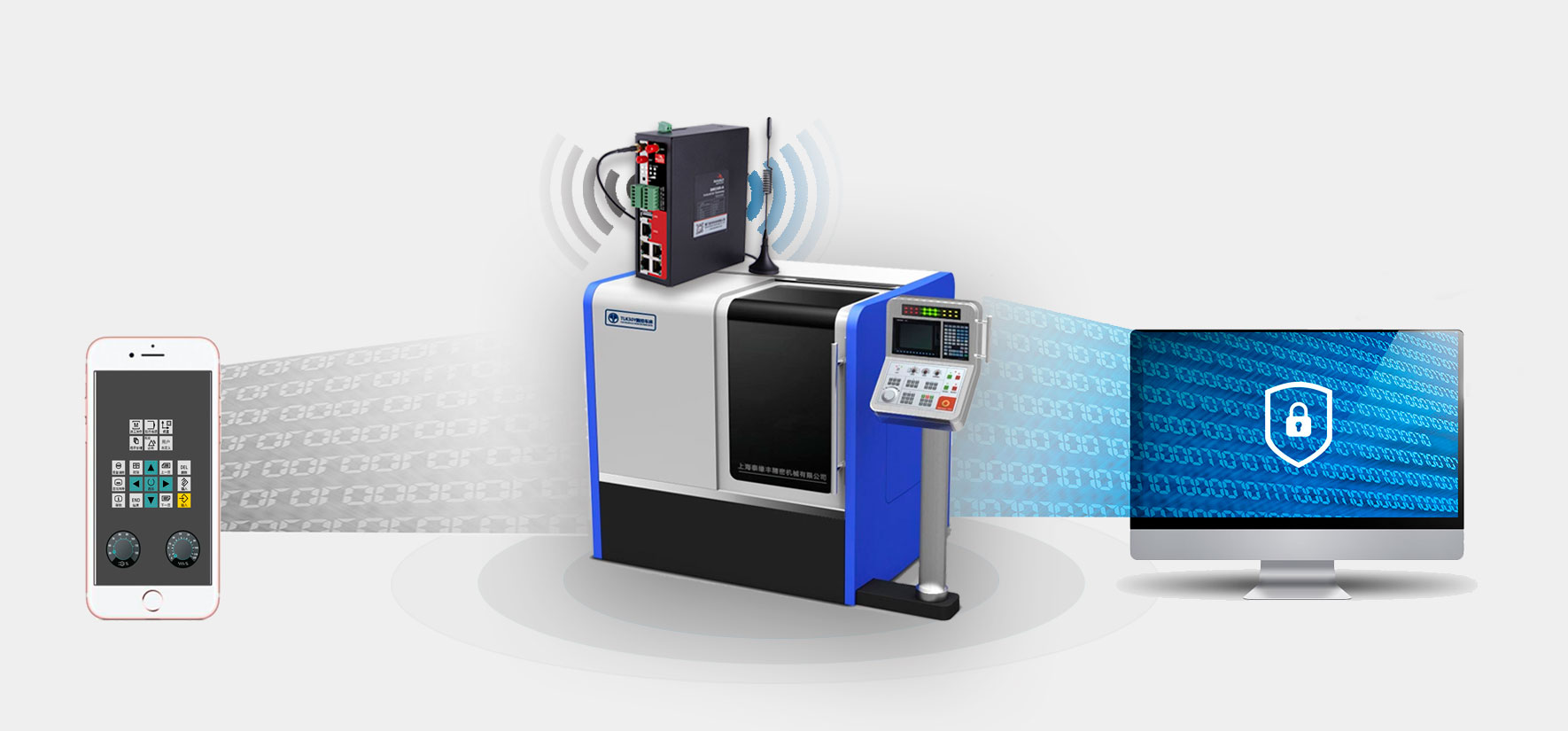

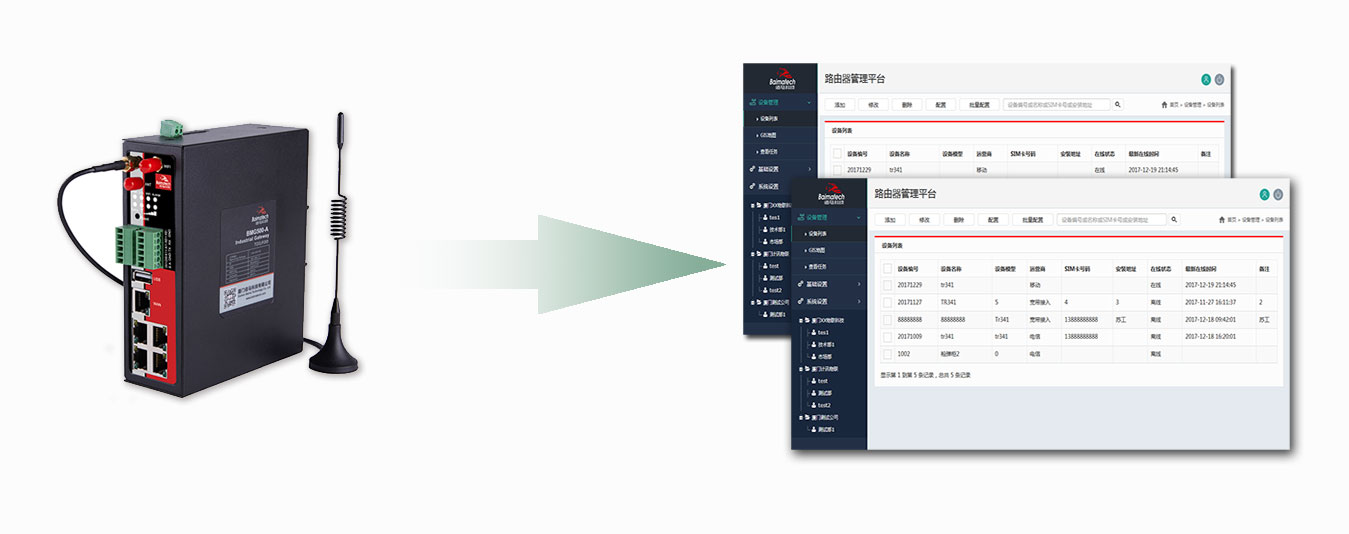

M2Mcloud，實現巨量M2M終端遠程管控
對遍布各地的M2M設備進行本地集中管理,支持本地配置參數、升級軟件；
利用TCP/IP通道進行遠程配置參數、升級軟件,支持SMS方式參數配置；
設備故障告警，及時排除故障，提升偏遠地區設備在線率；支持SIM卡管理，無需固定IP，極大降低人工成本維護成本自動生成業務統計報表，為運營決策提供有力依據。
典型應用
自助終端組網應用：自助售貨、自助照相、自助快遞柜等；智能充電樁遠程監測應用、移動執法監控、地災監測應用等

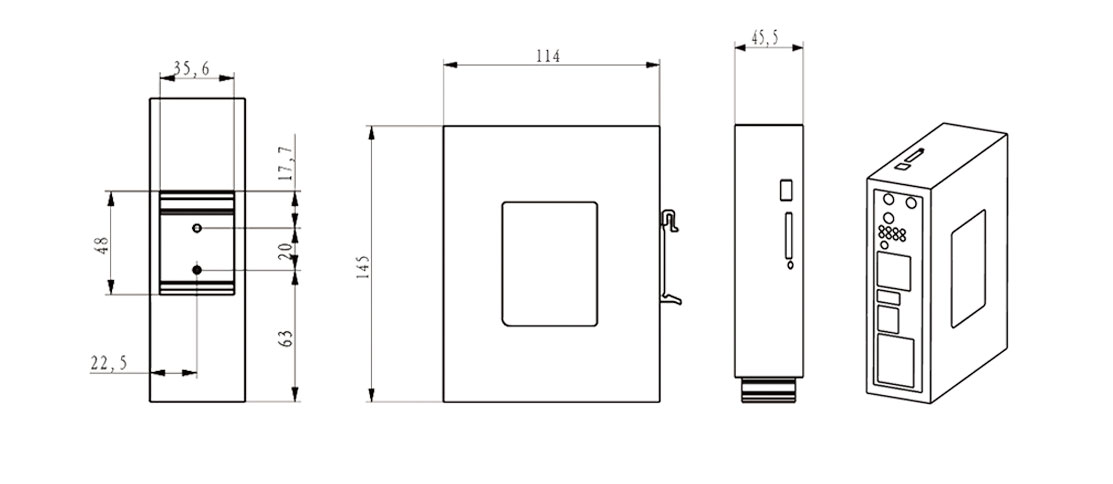

結構尺寸
產品選型
選購指南 | |||
產品類型 | 無線參數 | VPN | WIFI |
BMG500--LF LTE/WCDMA Gateway | 支持 FDD-LTE2600/2100/1800/900/800MHz， 可選 700/1700/2100MHz 支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可選 800/850/1900/2100MHz 支持 EDGE/GPRS/GSM 850/900/1800/1900MHz 支持 GPRS CLASS 10 EDGE CLASS 12 | 支持 | 支持 |
BMG500--A TDD/FDD Gateway | 支持 TD-LTE 2600/2300MHz 支持 FDD-LTE2600/2100/1800/900/800MHz 支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS | 支持 | 支持 |
規格參數 | |||
類別 | 名稱 | 規格 | 說明 |
接口 | 工業串口 | 2路 | 串口形式：6PIN 工業端子，3.5mm 間距 |
串口類型： 2路RS485（或1路RS-232 和1路RS-485） | |||
串口參數：1200~115200bps，8 位數據位，1 位停止位，無校驗/奇校驗/偶校驗，無流控 | |||
以太網接口 | 4個LAN口 | 10/100M RJ45接口 | |
1個WAN口 | 10/100M RJ45接口 可復用為LAN口,自適應 | ||
USB | USB2.0 | 可接U盤存數據或者可以用于升級 | |
繼電器(選配) | 2路 | 最大支持5A輸出，控制外設供電 | |
DI接口 | 2路 | 輸入范圍：DC 0~30V，用于檢測外設狀態, 2V以上有效 | |
wifi接口 | 標準及頻段 | 支持IEEE802.11b/g/n標準 | |
理論帶寬 | IEEE802.11b/g：最高速率達54Mbps | ||
EEE802.11n：最高速率達300Mbps | |||
安全加密 | 支持WEP、WPA、WPA2等多種加密方式 | ||
發射功率 | 21.5dBm（11g），26dBm（11b） | ||
接收靈敏度 | <-72dBm@54Mpbs | ||
SIM/UIM卡接口 | 1個 | 抽屜式，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
天線接口 | 1個 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
指示燈 | 8個 | 具有系統、電源、WIFI、在線，報警，信號（三個）八個指示燈,同時 LAN,WAN指示燈集成在RJ45座子上 | |
電源 | 標準電源 | DC 12V/1.5A | 內置電源反相保護和過壓保護 |
供電范圍 | DC 5V -- 35V | ||
通信電流 | <360mA (12V) | ||
功耗 | 通訊狀態 | <4.32W | 12V電源，電流<360mA 5V電源，電流<864mA |
待機狀態 | <2.64W | 12V電源，電流<220mA 5V電源，電流<528mA | |
休眠狀態 | <0.24W | 12V電源，電流<2mA 5V電源，電流<4.8mA | |
系統 | CPU | 32位通信處理器 | 工業級 |
FLASH | 12MB | 可擴展至32MB | |
SDRAM | 128MB | ||
安全性 | 鏈路檢測 | PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持?jǐn)嗑€自動重連，保證設備“永久在線” | |
內嵌看門狗 | 支持設備運行自檢技術，支持設備運行故障自恢復 | ||
網絡管理 | 自動拔號 | 支持設備上電自動撥號 | |
按需拔號 | 支持長連接模式，短連接模式 | ||
配置 | 支持佰馬M2M設備云平臺，遠程配置 | ||
升級方式 | 利用本地串口或遠程方式進行軟件升級 | ||
日志功能 | 支持本地或遠程查看輸出日志，方便工程人員查看設備運行狀態 | ||
集中管理 | 支持佰馬M2M設備云平臺，對分布各地的通信終端進行遠程集中管理 | ||
配置備份 | 支持配置文件的導入和導出 | ||
防護等級 | IP30 | 金屬外殼和系統安全隔離，適合工控現場應用 | |
適用環境 | 工作溫度范圍 | 零下35oC -- 75oC | |
存儲溫度范圍 | 零下40oC -- 80oC | ||
相對濕度范圍 | 95%無凝結 | ||
物理特性 | 安裝方式 | 導軌式 | |
外形尺寸 | 142x112.5x44 | 不包括天線和安裝件 | |
重量（克） | 790 | ||
