本文將以佰馬 DTU透傳終端BMD100為例，簡要介紹在全網通/4G/3G/GPRS模式下，DTU與遠程管理中心之間組網及配置，協助客戶快速實現數據透傳與遠程控制。

佰馬DTU，無人值守專用。以全網通/4G/3G/GPRS等運營商網絡為承載網，為用戶提供穩定可靠的無線通信組網與數據透明傳輸。

無須布線，上電即實現控制中心對遠程設備的監測與管理。具有組網迅速、擴容靈活、建設周期短、成本低等優勢，被廣泛應用在遠程數據采集、遠程設備監測、遠程控制、遠程報警等領域。在配電自動化、環保監測、水利測控、金融自助、熱力管網監測、油田遠程監測等無人值守環境應用優勢明顯。

本文將以佰馬 DTU透傳終端BMD100為例，簡要介紹在GPRS模式下，DTU與遠程管理中心之間組網及配置，協助客戶快速實現數據透傳與遠程控制。

第一步：工業級無線DTU與服務器連接

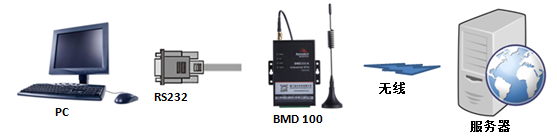

連接操作如上圖所示，本地設備（如PC）通過RS232與佰馬BMD100無線DTU相聯；BMD100插上運營商物聯網卡，通過運營商全網通/4G/3G/GPRS網絡與遠程服務器建立通信。

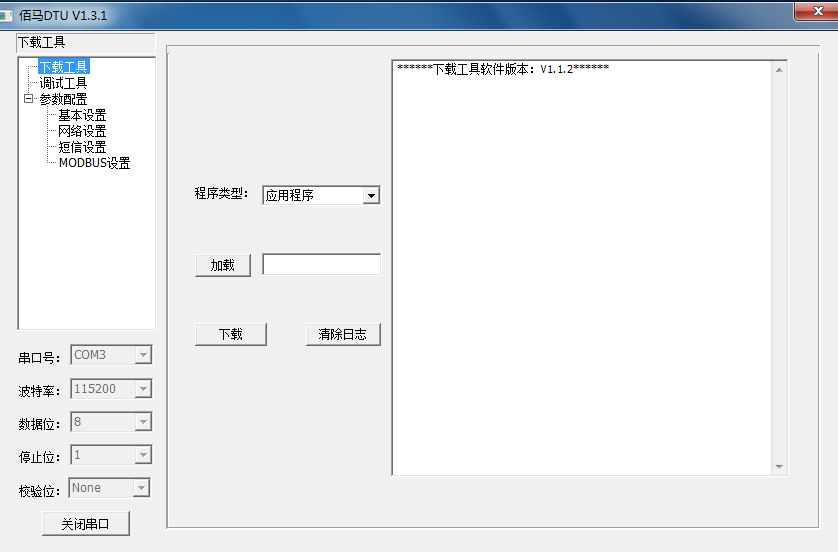

第二步：運行佰馬DTU配置軟件

       在本地PC端運行BMD100標配的DTU配置軟件。如上圖所示，在此界面可以看到下載工具、調試工具、參數配置等選項。其中下載工具用于本地下載軟件，調試工具主要用于發命令，收發數據等，參數配置主要用于連接服務端時對各參數的設置、保存、導入導出，以及出廠測試、重啟設備、查看日志等功能。

第三步：BMD100系列連接服務器中針對GPRS不同工作模式的配置

GPRS工作模式：佰馬BMD100 DTU GPRS工作模式包含F(xiàn)TCP、HTCP、CTCP、NUDP、CUDP、HUDP六種（如下圖）。其中： FTCP、HTCP、CTCP都是TCP模式，只是注冊包和心跳包不一樣；NUDP、CUDP、HUDP都是UDP模式，只是注冊包和心跳包不一樣。

現以佰馬BMD100為例，闡述在TCP和UDP兩種工作模式下，BMD100和服務器建立連接的方法和區別。

模式一：服務器和BMD100建立連接——TCP模式

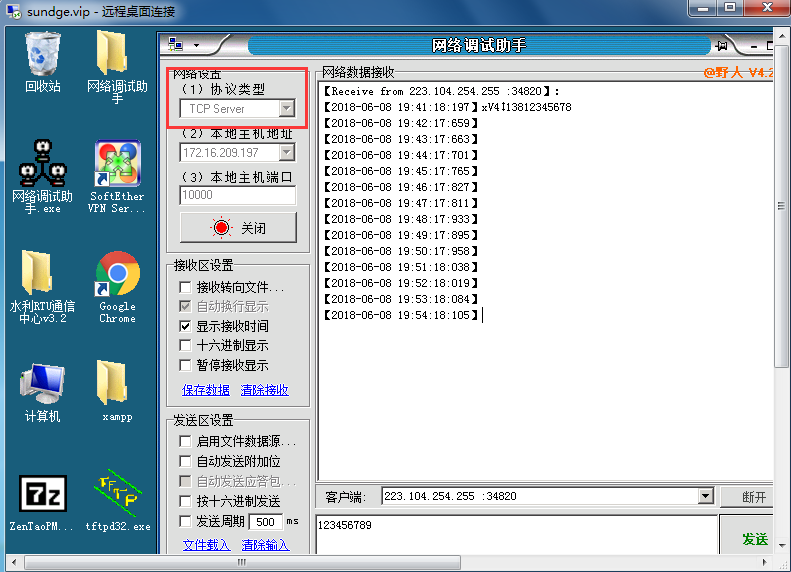

      1）首先打開服務器的網絡調試工具，將協議類型選擇TCP Server

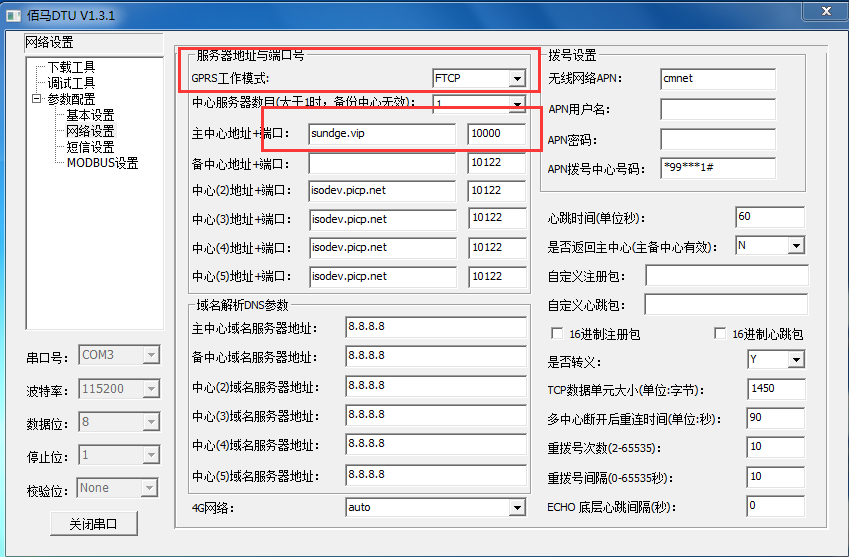

 2）進入BMD100配置界面，將GPRS工作模式設置成TCP（這里選擇FTCP），中心地址（例：sundge.vip）和端口號(例10000)分別與服務器相對應，然后保存參數并重啟設備。

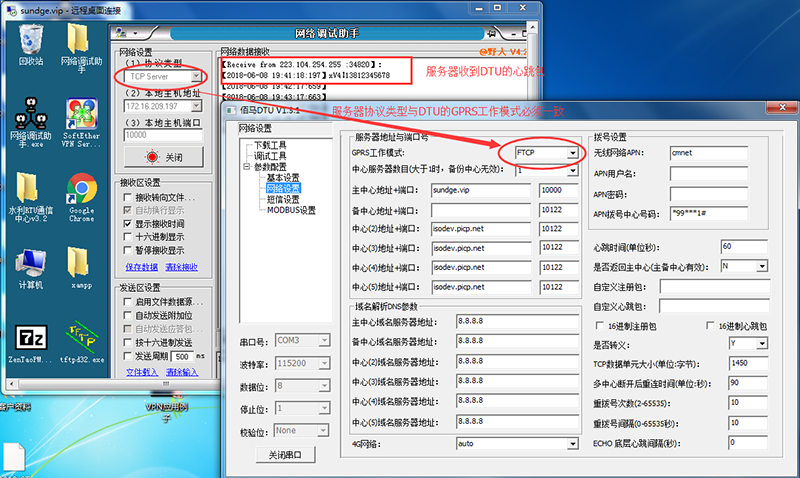

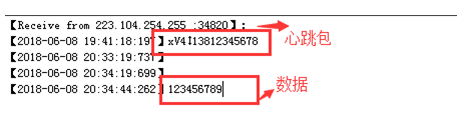

3）連接成功后，可以觀察到服務器收到了BMD100發送的心跳包和數據，如下圖所示：

模式二：服務器和BMD100建立連接——UDP模式

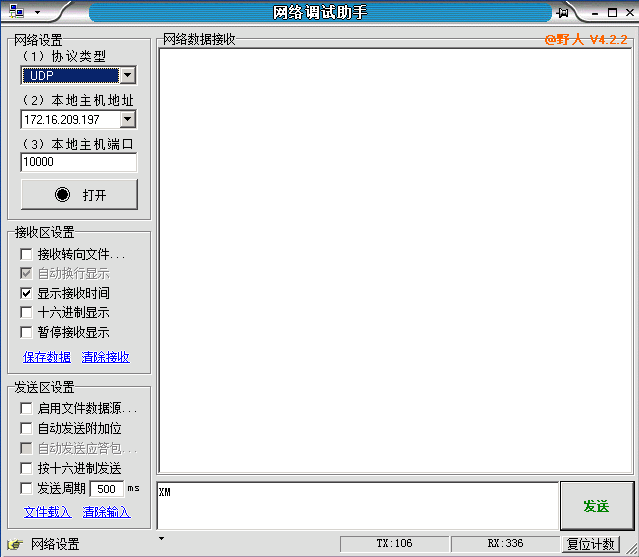

1）首先打開服務器的網絡調試助手，將協議類型選擇UDP：

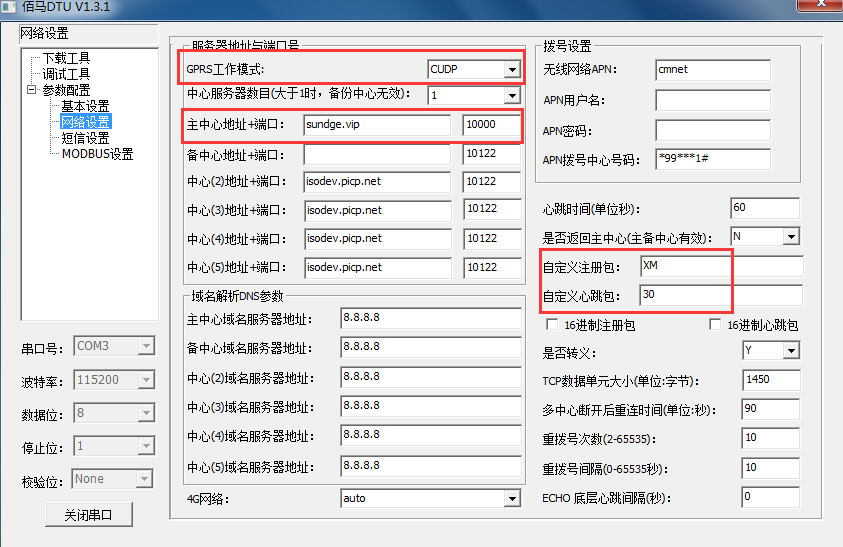

 2）進入BMD100配置界面，將GPRS工作模式設置成UDP（這里選擇CUDP），中心地址（例：sundge.vip）和端口號(例10000)分別與服務器相對應，同時自定義注冊包和自定義心跳包需要進行配置，然后保存參數并重啟設備。

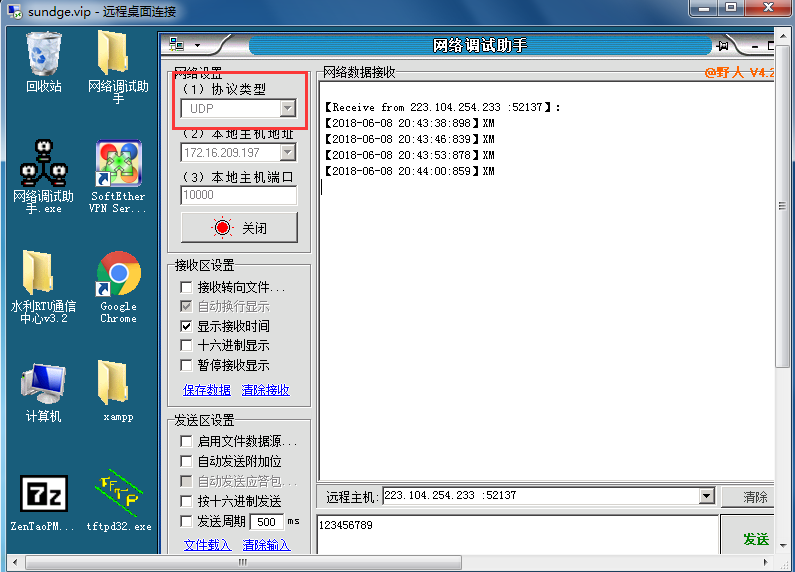

3）連接成功后，可以觀察到服務器收到了BMD100發送的心跳包和數據：

總結：

本文重點闡述了佰馬 DTU BMD100和服務端的連接配置，通過TCP、UDP兩種不同模式的連接，主要得出以下三個特點：

1、佰馬4G全網通DTU BMD100在連接服務器時，直接作為客戶端使用，相關配置全部在DTU標配軟件實現，這點與佰馬路由器的連接配置有本質的區別；

2、通過TCP、UDP兩種不同配置對比，主要區別在CTCP模式和CUDP模式是純透傳模式，必須自定義注冊包和心跳包；

3、兩種模式均簡單易懂，對于初次使用者也很容易掌握，同時，因為配置界面簡單，所以也方便客戶的維護。
