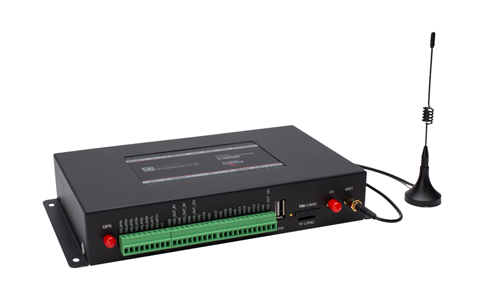

BMG800智能燈控網關
智能燈控網關BMG800

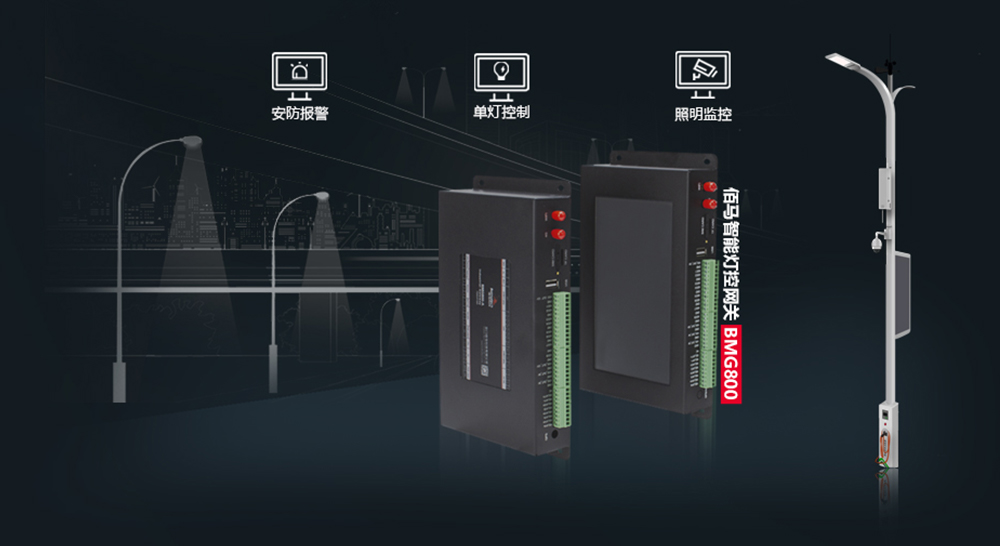

佰馬智能燈控網關BMG800，廣泛適用于街區、景區、園區等路燈與景觀燈照明系統。支持搭配佰馬單燈控制器、智慧燈控云平臺，可實現照明監控、遠程單燈控制、照明配電箱控制管理、線纜防盜報警、開箱報警等功能。

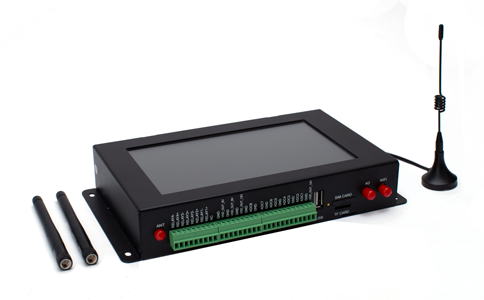

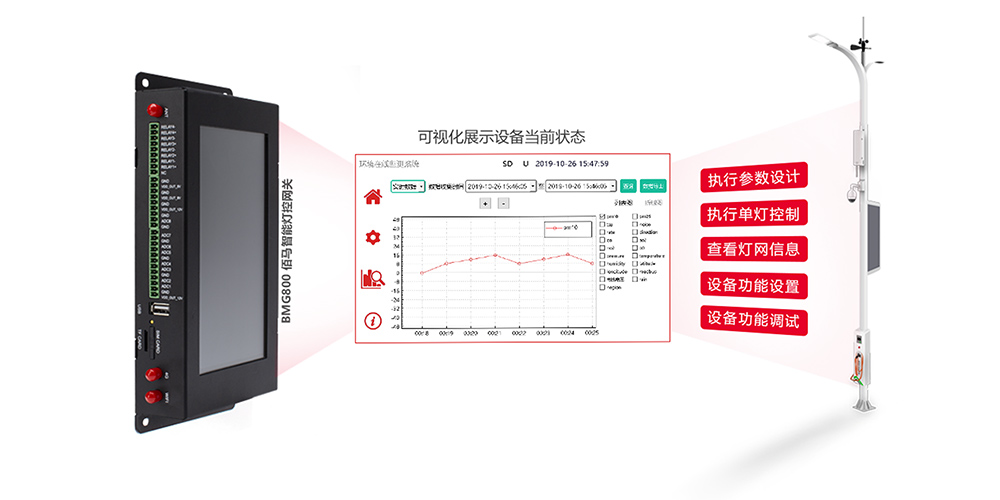

可選7寸人機觸控顯示屏
智能燈控網關搭配 7寸液晶觸控顯示屏（可選），可視化展現各照明設備當前狀態，支持執行參數設置、單燈控制、查看燈網信息、終端自檢測等功能，便捷進行功能設置和設備調試，提高運維人員的現場安裝部署效率。

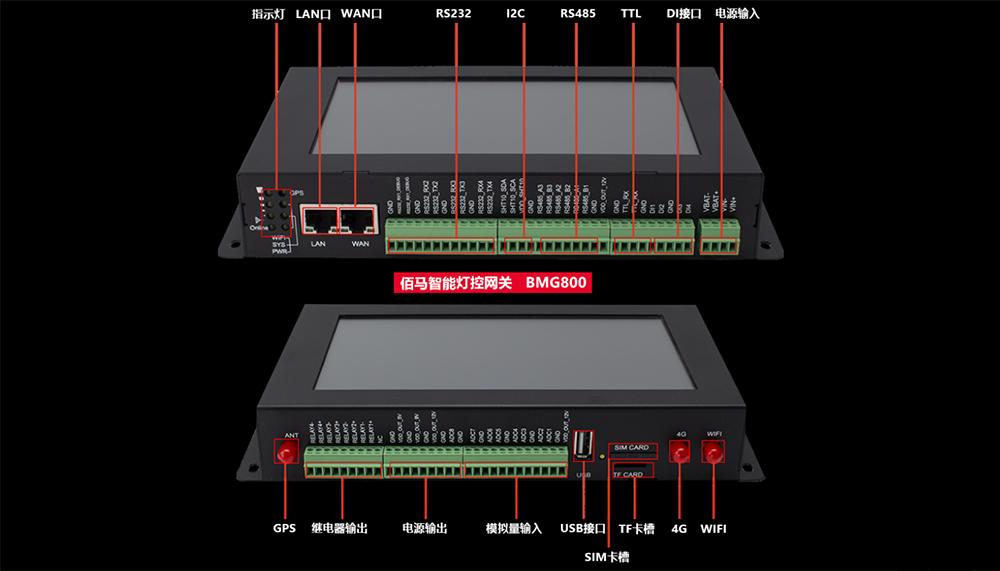

豐富接口，滿足多種燈具接入需求
配備豐富的設備和應用接口，支持3路RS232、3路RS485，同時還配備1個I2C接口、1個TTL電平串口、4 路開關量輸入接口、 8路模擬量輸入接口、4 路繼電器輸出、5路電源輸出（外設供電）等，可兼容采集多種照明燈具接入與控制需求。

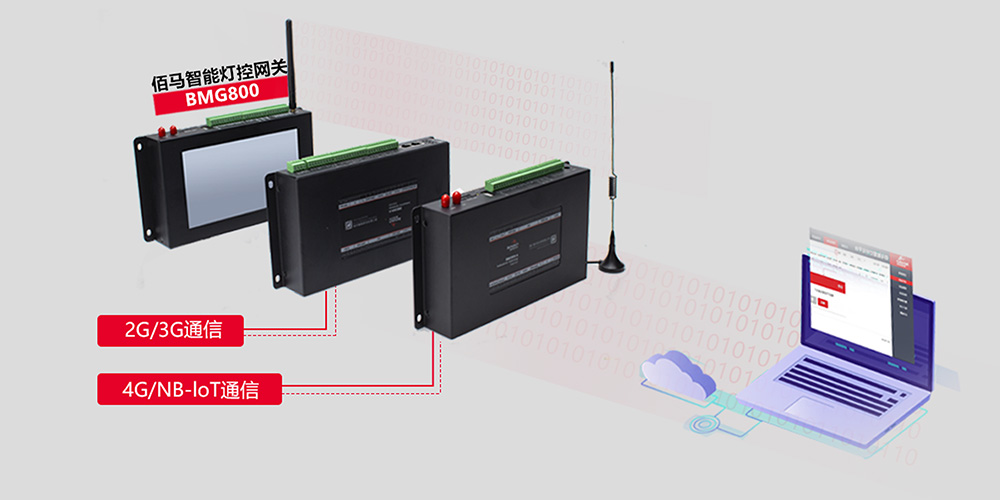

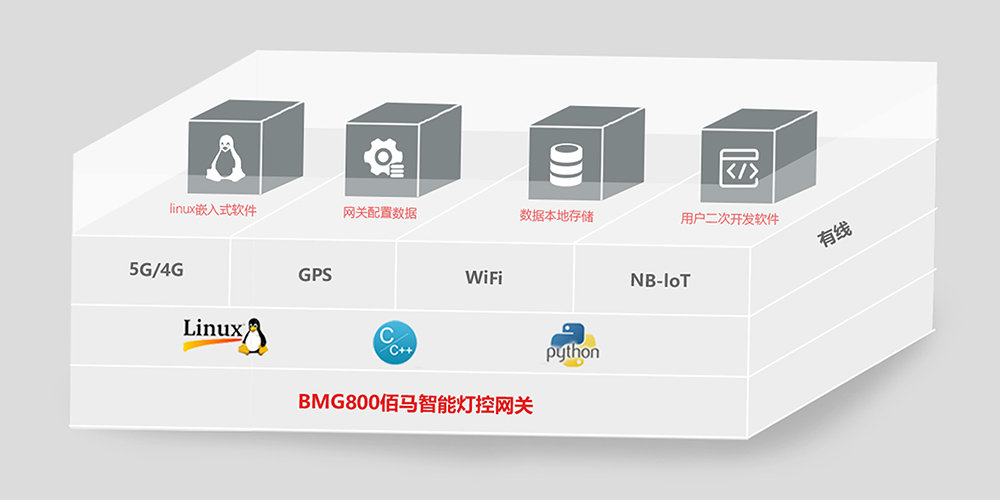

支持多種通信方式，各類項目適用性強
智能燈控網關集成了2G/3G/4G/NB-IoT/有線等多種通信方式，無需另外架設燈控通信線路，支持監測數據多渠道上傳下載。配合佰馬智能燈控云平臺，還可以實現智慧照明精細化管理、單燈在線實時監測及數據分析等功能。

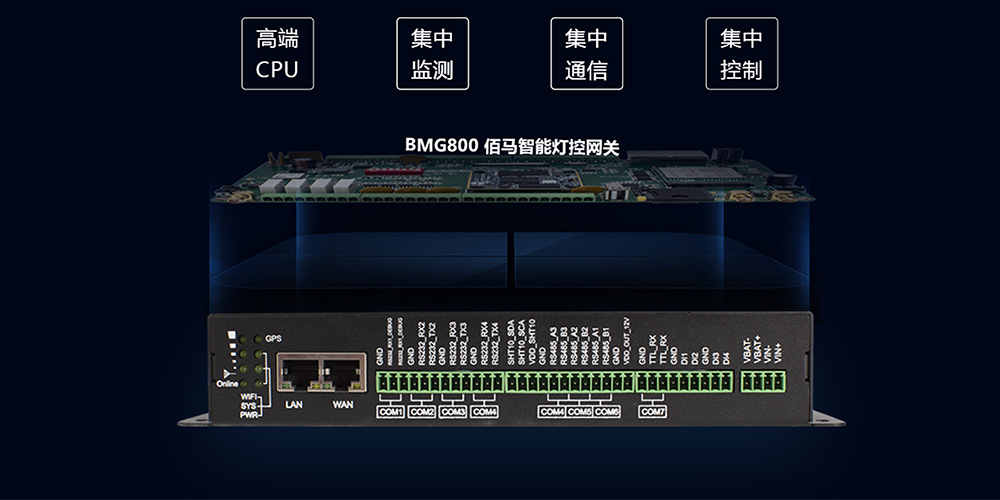

工業級處理器，兼具監測、通信和控制能力
ARM高端CPU，實現強大數據監測、采集、通信和集中控制能力。網關可定時或?qū)崟r采集終端下掛路燈的電量信息、下掛支路的用 電信息，包括開關狀態、電壓、電流、有功功率、無功功率、功率因數、有無功電能量等。

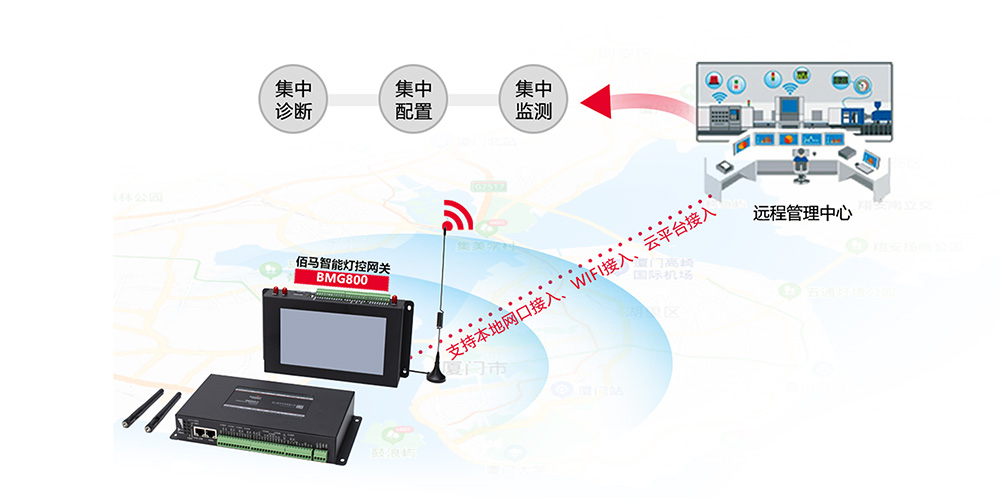

支持本地或遠程配置管理，升級管理便捷高效
提供功能強大的中心管理軟件，實現對接入的燈具設備進行集中監測、配置、診斷等。支持本地網口接入、WiFi 接入，云平臺接入等方式對設備維護、管理、升級，支持設備批量管理配置，提高管理效率。
大容量本地存儲空間，往年數據不丟失
BMG800智慧燈桿網關，具備強大的本地存儲和外擴存儲功能，擁有USB、TF 卡接口，可存儲10年以上的燈具用電量數據及照明配置參數。同時還支持按日、按月、按年對支路用電信息進行查詢，高效利用工作數據。

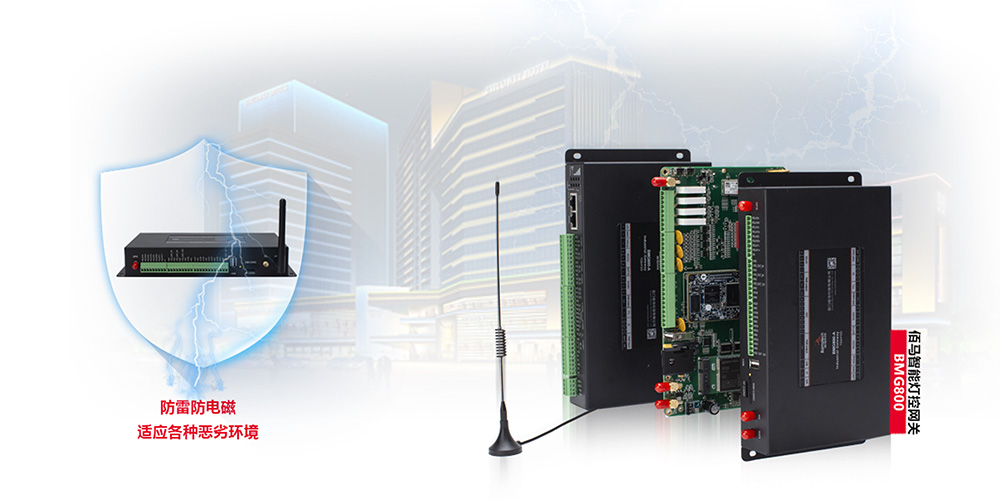

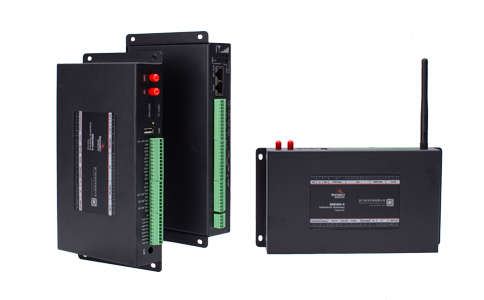

工業級品質，適應惡劣戶外環境
工業級硬件主板及通信模塊，全金屬高防護性外殼，已實現EMC電磁兼容，耐高低溫（-35℃至 75℃），寬壓（5V-35V），超強的防潮、防雷、防電磁干擾能力，適應各種惡劣工況環境。

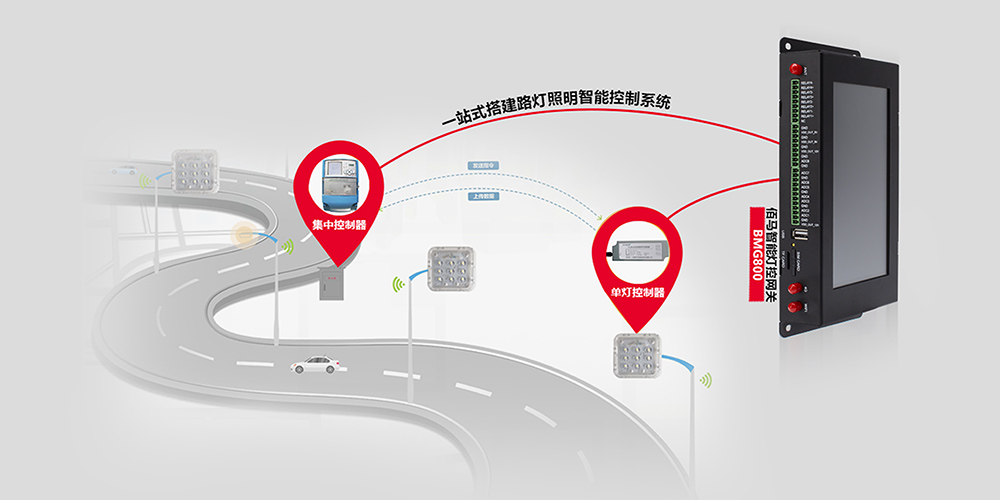

實現全套智能燈控系統搭建
BMG800智能燈控網關已經適配對接單燈控制器、集中控制器等，具備拉合閘控制、燈具電參量采集、故障判斷、RS485通信、數據掉電保存、LED路燈控制、照明策略控制、在線照明調光等功能，一站式搭建路燈照明智能控制系統。
產品選型
項 目 | 內 容 |
CPU | 工業級 Cortex-A7 |
主頻 | 528MHz |
FLASH | 256MB（標配）、1GB(可選) |
DDR3 | 256MB |
TF | 可接 TF 存數據 |
USB | 標準 USB，可接 U 盤存數據 |
指示燈 | 具有 PWR、SYS、ONLINE、WIFI、GPS 等信號指示燈 |
LCD 屏 | 800*480 TFT 顯示屏（可選） |
無線網絡 | 支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS |
SIM/UIM 卡接口 | 標準的抽屜式用戶卡接口，支持 1.8V/3V SIM/UIM 卡 內置 15KV ESD 保護 |
天線接口 | 標準 SMA 陰頭天線接口，特性阻抗 50 歐 |
以太網接口 | 1 個 WAN 口，1 個 10/100M 以太網口（RJ45 插座）； 或配置成 2LAN，自適應 MDI/MDIX，內置 1.5KV 電磁隔離保護 |
串口 | 3 路 RS232 和 3 路 RS485 接口，內置 15KV ESD 保護，串口參數如下： 數據位：5、6、7、8 位 停止位：1、1.5、2 位 校驗：無校驗、偶校驗、奇校驗、SPACE 及 MARK 校驗串口速率：110~230400bps |
應用接口 | 1 路 I2C 接口，外接溫濕度傳感器 |
1 個 TTL 電平串口，外接 TTL 電平設備 | |
8 路模擬量輸入接口 12 位 AD、支持 4-20mA 電流信號輸入，可選 0-5V 電壓信號輸入 | |
4 路開關量輸入接口（光隔離） 邏輯 0：濕節點 0-3VDC 邏輯 1：濕節點 5-30VDC | |
4 路繼電器輸出接口最大切換電壓：30VDC 最大切換電流：4A 最大切換功率：120W | |
5 路受控輸出電源，內置過流保護 3 路輸出電壓值與設備供電電壓相同，默認 12V； 1 路輸出 9V,單路額定輸出電流 1A； 1 路輸出 5V,單路額定輸出電流 1A； | |
電源接口 | 工業級端子接口，內置電源反相保護和過流/過壓保護 |
接地端子 | M3 螺絲接地保護端子 |
尺寸規格 | 228mm*123mm*38.2mm |
