什么是寬帶電力載波，電力載波PLC有哪些優勢，它在智慧照明路燈控制器上如何應用？本文以華為海思Hi3921電力線載波方案及佰馬PLC電力載波燈控器BM-DK-PLC600為例，進行簡要介紹。

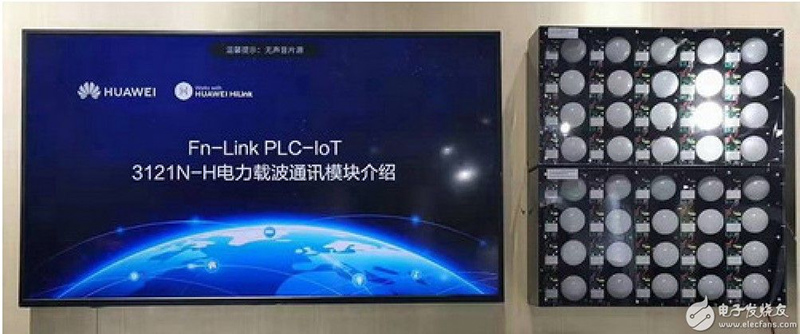

華為海思Hi3921電力線載波方案對應模塊型號命名3121N-H，由FN-LINK研發并在華為開發者大會首次亮相。華為海思Hi3921電力線載波方案的展示吸引了大量的開發者關注。什么是電力載波PLC，它有哪些優勢？下面我們將對PLC-IOT作簡要介紹。

一、什么是PLC電力載波通信

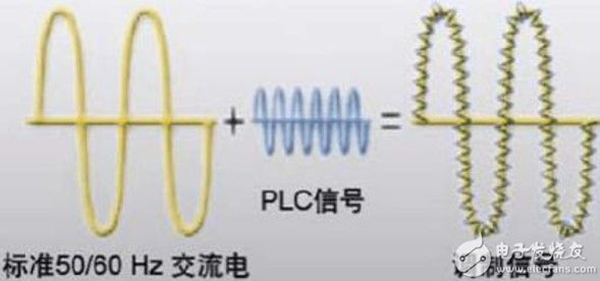

在交流或直流線路上加載載波信號傳輸數據如AC 10Kv，220V/380V，DC 12V/24V線路

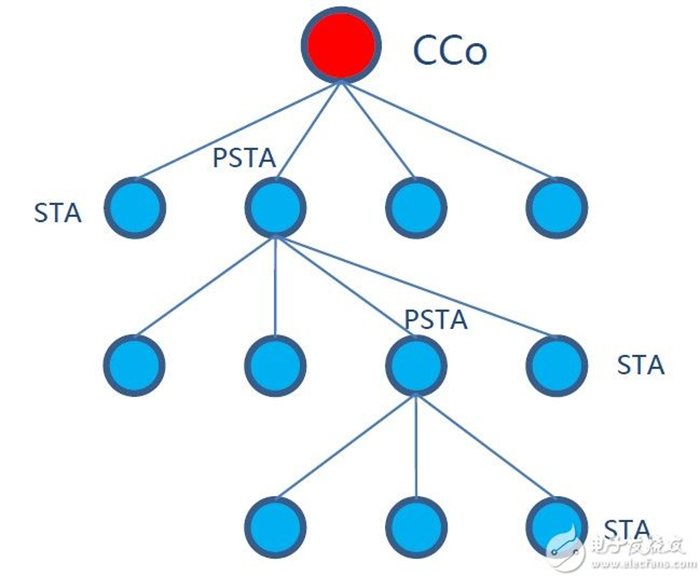

PLC電力載波的樹形網絡架構

CCo:      樹根主節點，創建并維護電力載波通訊網絡。

STA:      樹枝節點或葉子節點。PSTA: 中繼節點。

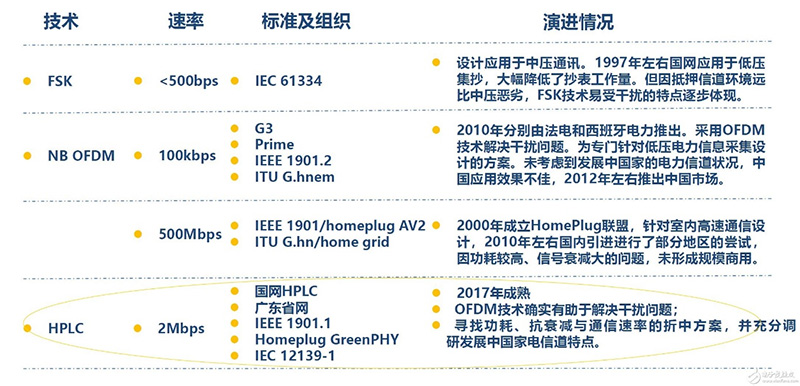

電力載波PLC載波標準演進

二、電力載波PLC技術優勢

在使用電力線供電的前提條件下，電力載波PLC-IoT技術相較于其他通信技術具有如下優勢：

1、電力載波PLC提供更遠的傳輸距離和更高的傳輸速率無需擔心建筑物遮擋造成的無線信號衰減；理論傳輸距離20Km相對于2.4G通訊技術，信道環境簡單。提供200kbps應用層傳輸速率，保障IoT類產品通訊即時性；

2、電力載波PLC提供便捷的施工、運維，有電即能用無需關注拓?fù)?，只要保障設備供電，即可實現通訊無需考慮部署中繼節點，只要在同一電力變壓器供電環境下，即可進行通訊；

3、電力載波PLC能夠使用簡單、經濟的方案隔離通訊區域可以通過簡單的并接電容隔離通訊區域，避免通訊區域間干擾實現同一通訊區域內的無感知自組網。

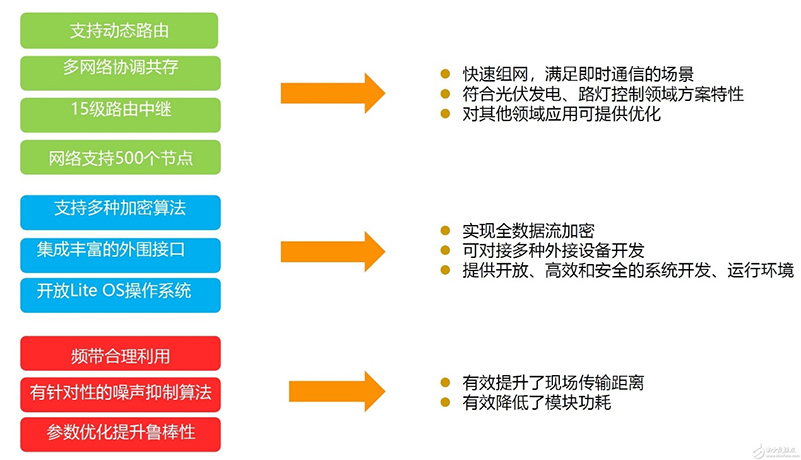

三、PLC電力載波應用優勢

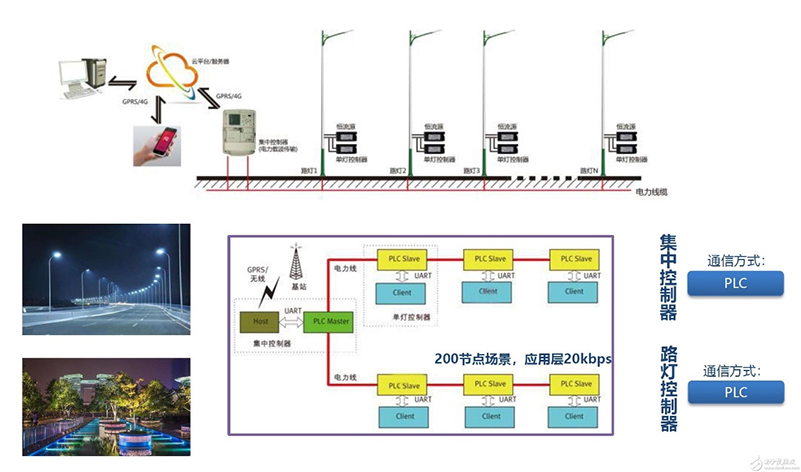

四、PLC電力載波在路燈控制器領域的應用

佰馬BM-DK-PLC600路燈單燈控制器，利用寬帶載波通信技術，通過供電線纜進行路燈狀態數據采集、集中控制等。不需要做任何的布線修改,對輸電線也沒有任何特殊要求，無需進行現場阻抗匹配，方便施工和安裝，燈控組網便捷高效。

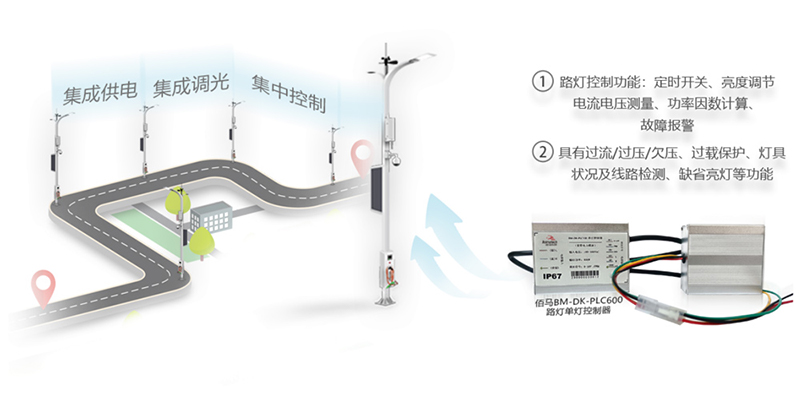

每一個佰馬BM-DK-PLC600路燈單燈控制器，都有一個固定的物理地址（MAC地址）。路燈控制功能包括： 定時開關、亮度調節、電流電壓測量、功率因數計算和故障報警等。 還具有過流/過壓/欠壓、過載保護、燈具狀況及線路檢測、缺省亮燈等功能。

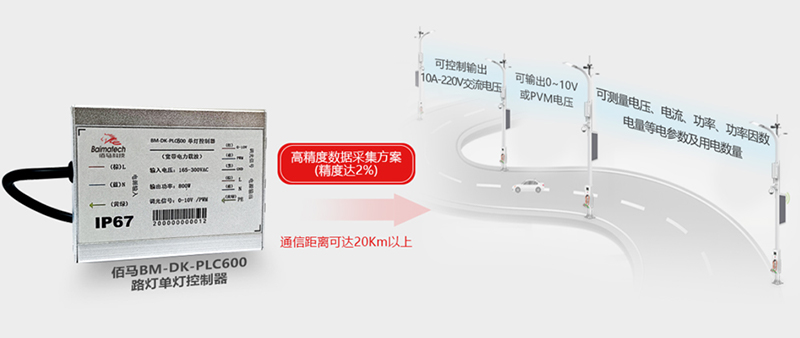

電力載波燈控器支持最多500只燈控制器節點同時組網，通信距離可達20km以上；可測量電壓、電流、功率、功率因數、電量等電參數及用電數量（精度達2％）； 可控制輸出10A-220V交流電壓為給各種路燈提供電源，開關次數達100000次； 可輸出0～10V或PWM電壓對燈具進行調光； 防護等級IP65，高防雷等級±6KV（線對線），惡劣場景適用性強。
