Modbus 是工業上常用的通訊協議，Modbus協議包括ModbusRTU、ModbusASCII、ModbusTCP。在實際項目中，如何配置Modbus采集規則？本文以佰馬BMG700邊緣計算網關為例，圖文結合介紹在邊緣計算網關中如何設置Modbus采集規則、現場設備配置、接口配置、采集因子配置、上報中心配置等，協助客戶快速實現現場數據采集、傳輸、上報、遠程管理等。

MODBUS協議支持傳統的RS-232、RS-422、RS-485和以太網設備。許多工業設備，包括PLC，DCS，智能儀表等都在使用Modbus協議作為他們之間的通訊標準。

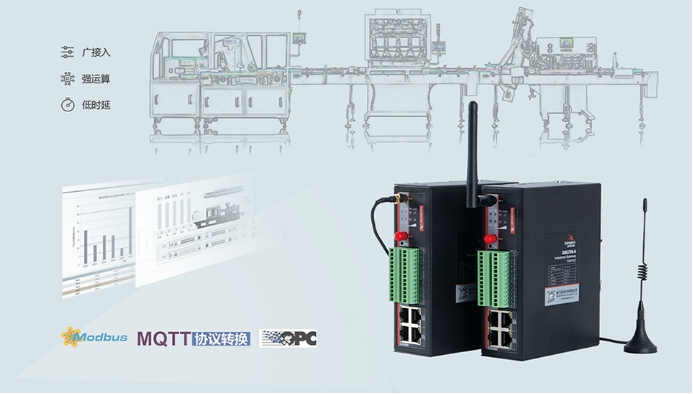

佰馬BMG700邊緣計算網關，具有接入設備種類多、通信接口形式多、兼容通信協議多等特點。工業通信接口包括： 3×LAN、1×WLAN（可復用為LAN）、2×RS232、3×RS485、2×ADC、2×DI、1×CAN （可選）、2×繼電器（可選）、WIFI功能（可選）、SM加密（可選）、GPS功能（可選）、單模雙卡（可選）、雙模雙卡（可選）、TF卡（可選）。

BMG700邊緣計算網關Modbus采集規則設置步驟：

1. 通過瀏覽器訪問地址：192.168.1.1.  輸入賬號密碼登入佰馬網關管理系統

2. 登入界面－數據采集欄目，選擇采集規格設置

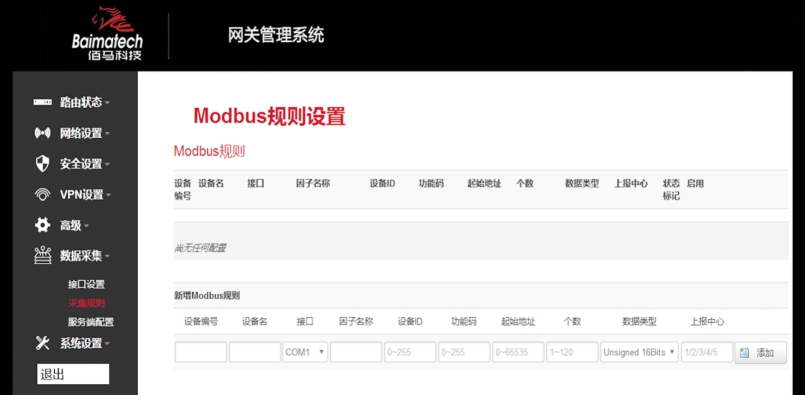

3、在佰馬邊緣計算網關Modbus規則配置界面中，可以設置設備編號、設備名、接口、因子名稱、定義指令頭部、起始元件、點數、數據類型、上報中心、操作符、操作數、上報精度、狀態標記等。

設備編號：數字

設備名：可以用來備注，中文在前字母數字在后，否則有可能出現亂碼

接口：選擇已開啟的Modbus協議的串口號或Modbus TCP，未開啟的不會顯示

因子名稱：上報的數據名稱，字母在前數字在后，如：a001

設備ID：Modbus 設備ID，1-255（10進制）

功能碼：一般為03功能碼，讀取寄存器數據，1-255（10進制）

起始地址：寄存器起始地址，1-255（10進制）

個數：寄存器數據個數，1-255（10進制）

數據類型：用來解析寄存器數據值，A為高字節（ABCD）

上報中心：對應服務端1-5配置

修改：可以修改當前配置

刪除：刪除當前配置

單位：當前單位僅作備注，可以不配置

操作符：對當前采集到的數據進行加減乘除

操作數：將當前數據帶入操作符中對采集到的數據進行計算

精度：上報數據的小數點位數

狀態標記：啟用報警，當值產生變化時，觸發報警

注：可配置多個因子，但是因子數量要和個數以及數據類型對應，否則不生效。
