工業級無線路由器MODBUS主動采集功能
- 時間 :2019-04-21
- 作者 :佰馬科技
- 瀏覽數 :4498
我們經常在工業現場需要用到采集下位機端串口相關數據, 一般采集主要是采用被動和主動上報形式, 很多用戶都想用到主動采集數據功能,因?yàn)檫@樣比較便,但就需要兩端的協議對應. 這時我就以modbus協議做說明
1）佰馬工業級無線路由器（包括BMR200、BMR400、BMR420、BMR500、BMR520）最新版本（1.0.0.34以上）支持MODBUS主動采集功能

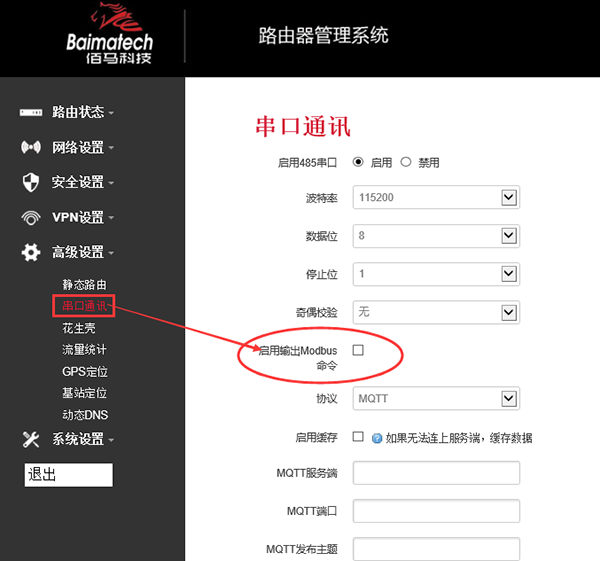

2）MODBUS主動采集指令根據項目需要進行選擇，如果需要主動采集，則勾選“Modbus命令”，如果不需要主動采集，則不勾選，路由器僅做透傳；

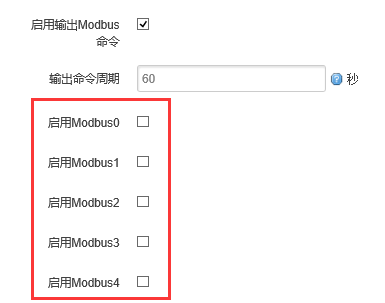

3）MODBUS主動采集最多可以主動采集5個前端設備,如果單個設備可以采集多個指標，則需要分開采集；

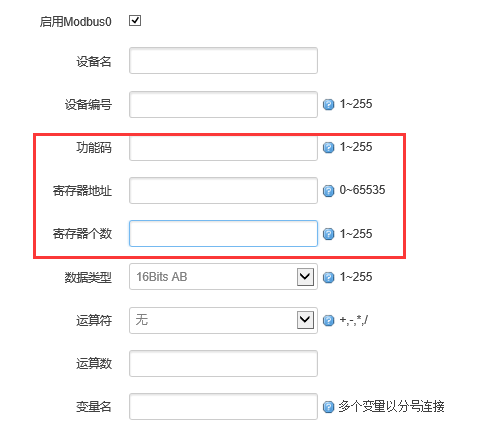

4）將下位機的采集命令信息一一對應到以下參數設置中，主要包括功能碼、寄存器地址、寄存器個數；
