佰馬工業級4G路由器利用全網通網絡為搭建現場組網，生產數據、視頻、圖片等高速無線傳輸首選。廣泛應用在遠程數據采集、遠程設備監測、遠程控制、遠程報警等領域。

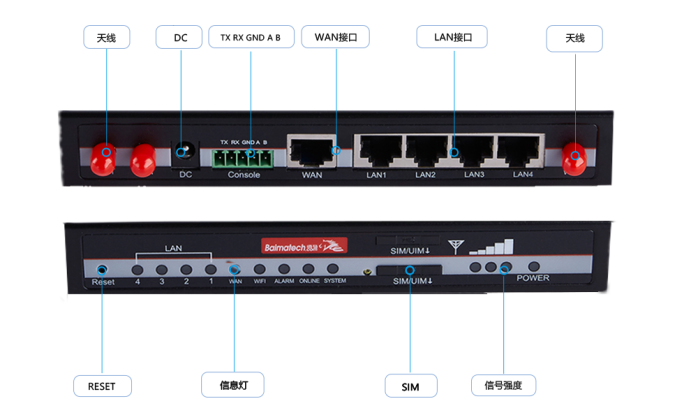

BMR400工業級4G路由器標配4組LAN口、1組WAN口，支持端子形式RS485、RS232數據傳輸，外設配件接線如下圖所示：

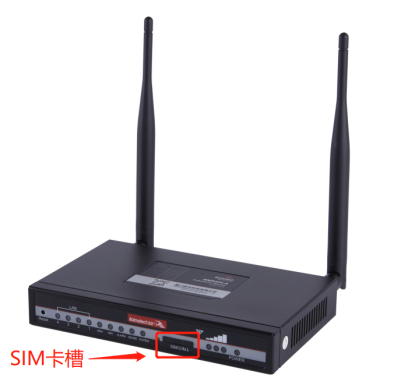

SIM卡安裝：

SIM卡是工業路由器撥號上網的必需品，佰馬工業無線路由器使用的是大卡，小卡則需配套相應卡套方能在本路由器上使用。摁下卡槽旁邊的小黃點，卡槽彈出。SIM/UIM金屬芯片朝外放置于 SIM/UIM卡槽中，插入抽屜，并確保插到位。SIM卡請勿在設備上電的情況下插拔，會導致SIM卡損壞。

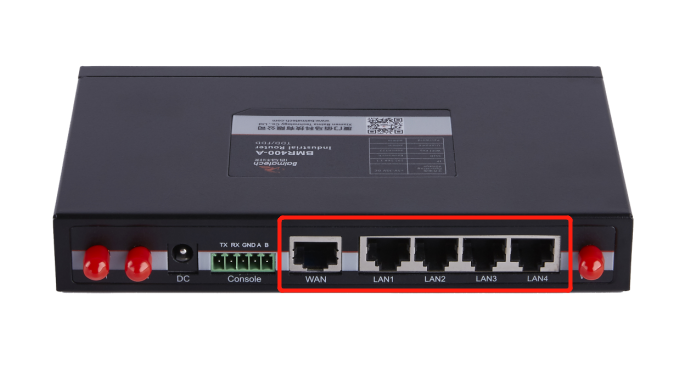

LAN/WAN：

LAN口和WAN口是工業路由器有線通信的重要方式之一，如普通常見網口一般安裝方可，佰馬工業路由器WAN口可自定義成LAN口，使BMR400輕松擴充為5個LAN口。

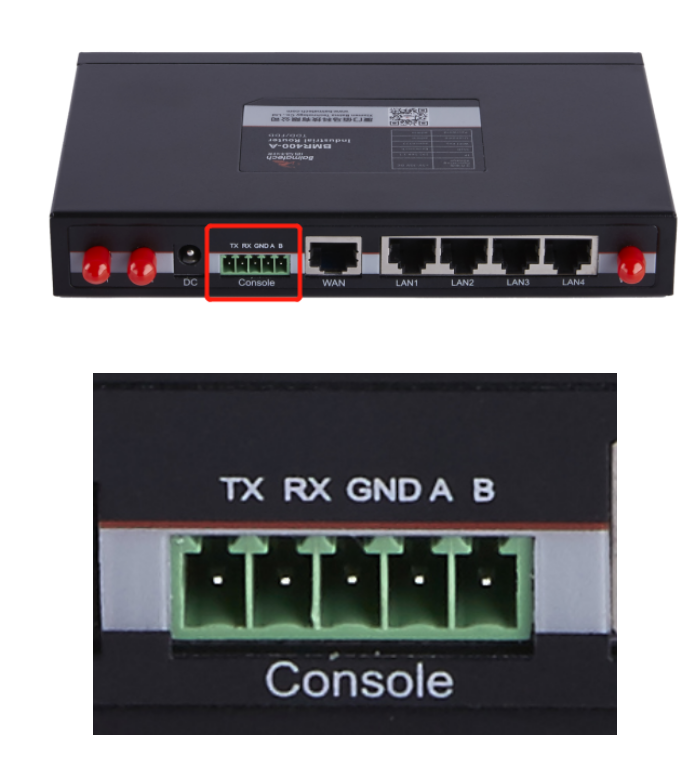

串口連接：

本路由器自帶一個RS232和和一個RS485串口，此串口可用于工業路由器固件升級、系統日志查看、串口DTU功能等應用。

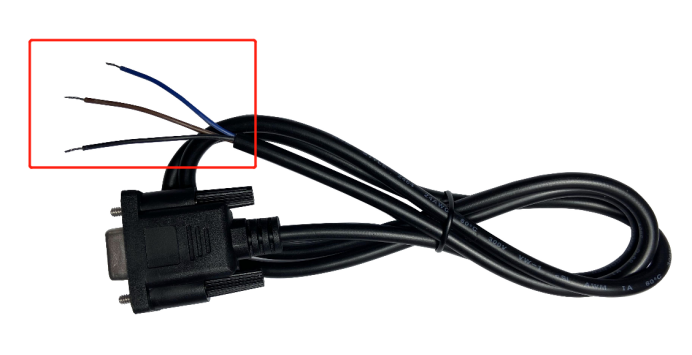

RS232線（一端為DB9母頭）：

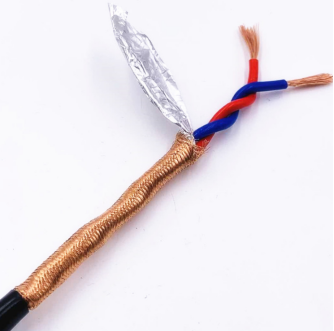

RS485線：

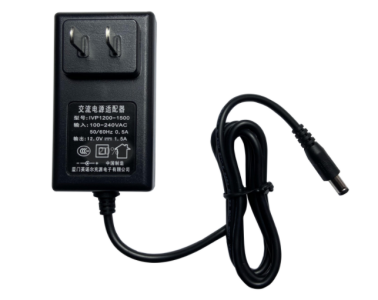

電源適配：

可使用標配1.5A/12VDC電源，也可以直接采用5-35VDC電源給設備供電, 當用戶采用外加電源給設備供電時，必須保證電源的穩定性（紋波小于300mV，并確保瞬間電壓不超過35V），并保證電源功率大于4W以上。

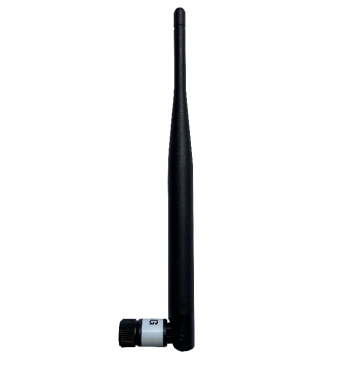

WiFi/4G天線安裝：

天線為工業路由器增強信號的必要配件，必須正確安裝方能達到最優的聯網體驗。也是WiFi覆蓋強度的主要因素之一。
