一. Modbus協議概述：

1.定義：

通信設備雙方通過共同遵從一組約定，從而使數據可在網絡上進行相互傳輸。

打個比方，不同國家不同母語的兩個人，如果要實現交流，就必須以大家都熟悉的一種通用語言來交流，比如英語。同樣數據的格式只有一致，通信雙方才能正常傳輸。

2.層次劃分：

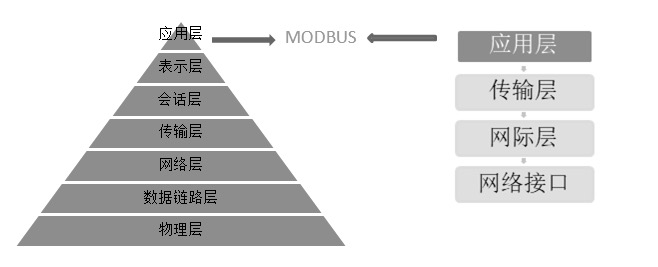

國際上通用的協議劃分有tcp/ip四層模型和osi七層模型兩種，MODBUS協議在兩種模型中對應如下：

二.Modbus通信協議

1.概念

Modbus協議建立在串行接口之上，在PLC等工控領域有比較廣泛的應用。Modbus支持傳統的RS-232、RS-422、RS-485和以太網設備多種電氣接口，還可以在各種介質上傳送，如雙絞線、光纖、無線等。

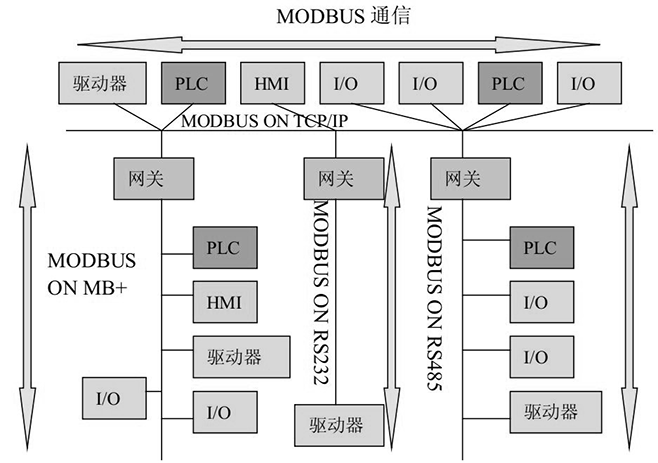

2. Modbus通信模型

二、佰馬科技相關產品Modbus設置

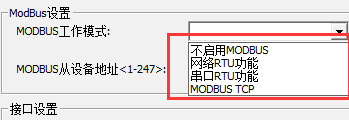

佰馬科技提供的工業級無線DTU和無線路由器作為透?jìng)鳟a(chǎn)品，支持TCP、UDP、MODBUS、MQTT等主流常用的協議，這里介紹下MODBUS設置功能：

1)MODBUS RTU:

串口RTU和網絡RTU一樣，就是一個是串口發，一個是網絡發:

網絡RTU:DTU連服務器，DTU當客戶端，服務器調試助手發命令到DTU

串口RTU: DTU連服務器，DTU當客戶端，串口發命令到DTU

2)Modbus TCP：是指DTU當Server端，上位機當客戶端連過來
