佰馬DTU的“MODBUS設置”接什么串口時才進行配置？
- 時間 :2018-09-15
- 作者 :佰馬科技
- 瀏覽數 :2905
如果PLC與佰馬工業級無線DTU的RS232或RS485相連，那么不用進行MODBUS設置，如果PLC是與DTU的I/O、ADC相連接，則必須進行MODBUS設置。
1）佰馬工業級無線DTU（包括BMD100系列、BMD200系列、BMD300系列）的串口包括一路RS232接口、一路RS485接口、三路I/O接口、兩路ADC接口。如下圖所示：

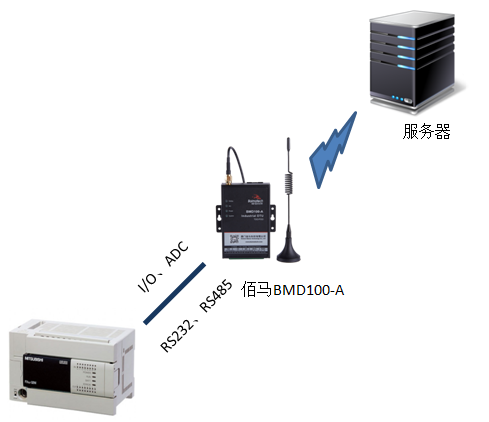

2）PLC采集前端傳感器的數據后，通過直接采集（PLC連接到佰馬工業級無線DTU的RS232接口或者RS485接口）或者MODBUS采集（PLC連接到佰馬工業級無線DTU的I/O接口或者ADC接口），將采集的數據上傳到服務器，如下圖所示（以佰馬BMD100-A為例）：
3）如果PLC與佰馬工業級無線DTU的RS232或RS485相連，那么不用進行MODBUS設置，如果是與I/O、ADC相連接，則必須進行MODBUS設置。

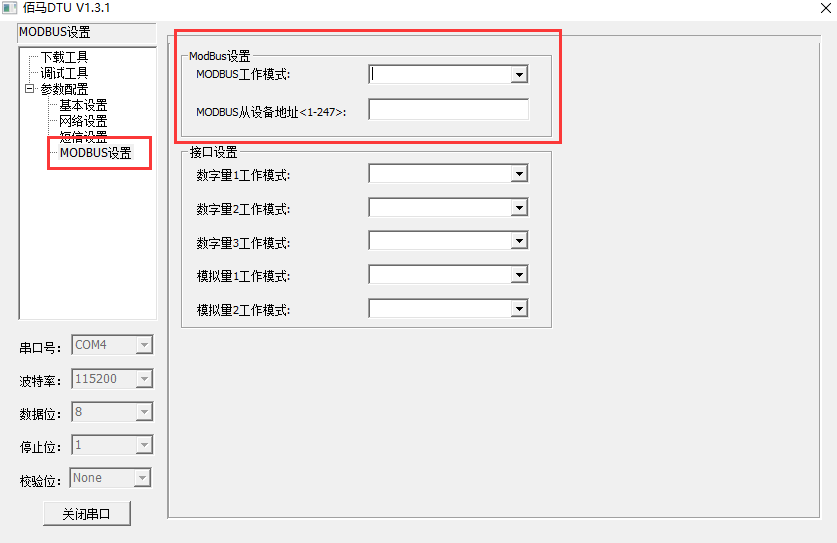

佰馬工業級無線DTU配置軟件有專門的“MODBUS設置”（如下圖所示），具體如何配置請參考技術文檔--佰馬BMD100無線DTU之MODBUS設置。
