工業級無線路由器接口，常用的WAN口是連接外部網絡的接口、LAN口是連接內部網絡的接口、USB端口、RS485、RS232、AI/AO模擬量輸入輸出、DI/DO開關量輸入輸出、繼電器輸出接口等，本文簡要介紹無線路由器接口應用場景。

1、WAN口是連接外部網絡的接口：可進行普通的PPP撥號可復用為L(zhǎng)AN口使用（RJ45網絡接入）。

2、LAN口是連接內部網絡的接口：可接入網口下位機設備（RJ45網絡輸出）。

3、WAN口與LAN口復用：表示該端口既可以當LAN口用，也可以當WAN口用，佰馬工業級無線路由器會自己分辨你插入的是外網線還是內網線。

4、RJ45接口：RJ45接口，指的是RJ45的網線能夠插上去的接口，有可能是LAN，也有可能是WAN（廣域網）。又稱水晶頭，連接器由插頭（接頭、水晶頭）和插座（模塊）組成，插頭有8個凹槽和8個觸點。RJ是Registered Jack的縮寫，意思是“注冊的插座”。 廣泛應用于局域網和ADSL寬帶設備間網張的聯接。

5、RS232端口：傳輸速率較低，在異步傳輸時，波特率為20Kbps。只支持點對點通訊; 從接線上，RS232是三線制，只能傳輸15米,全雙工傳輸。

6、DB9接口：RS232標準規定采用一個25個腳的DB25連接器，對連接器的每個引腳的信號內容加以規定，還對各種信號的電平加以規定。DB25的串口一般只用到的管腳只有2(RXD)、3(TXD)、7(GND)這三個，隨著設備的不斷改進，現在DB25針很少看到了，代替他的是DB9的接口，DB9所用到的管腳比DB25有所變化，是2(RXD)、3(TXD)、5(GND)這三個。因此現在都把RS232接口叫做DB9。

7、RS485端口：數據最高傳輸速率為10Mbps 。RS485是兩線制；最遠可以傳輸3000米；半雙工傳輸；支持總線形式通訊。RS-485接口在總線上允許連接多達128個收發器。即具有多站能力,這樣用戶可以利用單一的RS-485接口方便地建立起設備網絡。

8、AI: 直流模擬量輸入,一般為0-5V或4-20MA標準信號輸入 ?！　?br/>
9、DI：開關量輸入 ,反映開關量的狀態是分還是合。
　　
10、AO：直流模擬量輸出, 一般為0-10V或4-20MA等信號輸出，作為信號調節。
　
11、DO：開關量輸出, 可以是繼電器等。

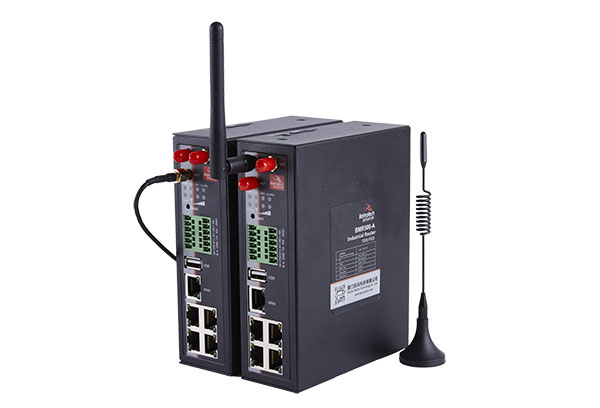

12、USB端口：即插即用，替代串口和并口，成為智能設備主流接口。佰馬工業級無線路由器BMR500標配一個USB接口，可以連接U盤、移動硬盤等存儲設備，方便本地保存路由器工作日志。工業級無線路由器也可以通過連接U盤、移動硬盤等，實現程序本地升級。
