工業級無線路由器 廣泛應用于電力、交通、環保等行業，實現數據遠程采集、無線傳輸、物聯網/互聯網接入、無線上網、數據遠程監測、設備遠程管理控制、圖像視頻遠程采集傳輸?shù)裙δ堋?span style="font-size: 14px;">經常在做物聯網數據傳輸,需要傳輸?shù)絻染W(wǎng)中,就要用到端口映射.下面我們工業路由器為例

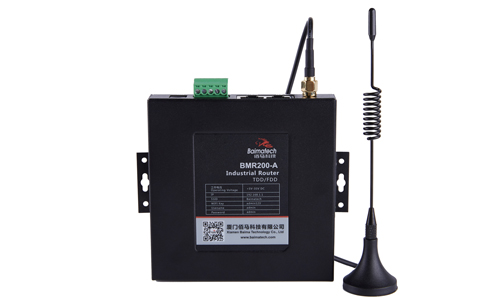

本文以佰馬工業級無線路由器BMR200-A為例，重點介紹工業級無線路由器在有線連接的環境下如何配置端口映射。旨在幫助客戶對端口映射有初步了解，對于無線環境下的端口映射配置我們另作討論。

1.定義

端口轉發即端口映射，是通過訪問對端公網IP和端口，然后跳轉到內網指定的端口。

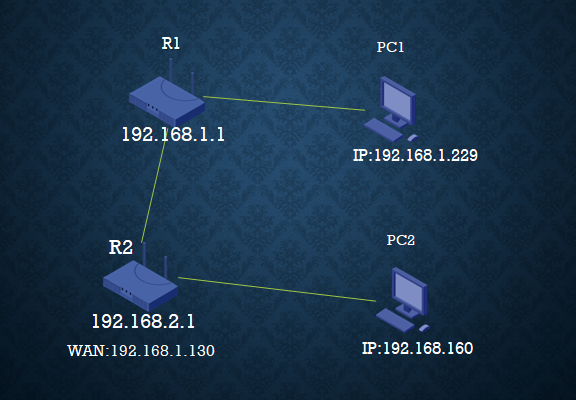

2.配置環境

兩臺路由器R1與R2的WAN口相連，R1的LAN口連接PC1，R2的LAN口連接PC2

R1路由器網段為192.168.1.1

R2路由器網段為192.168.2.1

R2路由器WAN口接R1路由器WAN口，

PC1網線接R1路由器LAN口，獲取IP為192.168.1.229

PC2網線接R2路由器LAN口，獲取IP為192.168.1.160

3.工業級無線路由器參數配置

佰馬工業級無線路由器BMR200-A提供基于Web的管理配置界面。

如您是第一次使用，請按以下默認來配置：

IP地址：192.168.1.1

用戶名：admin

密碼：admin

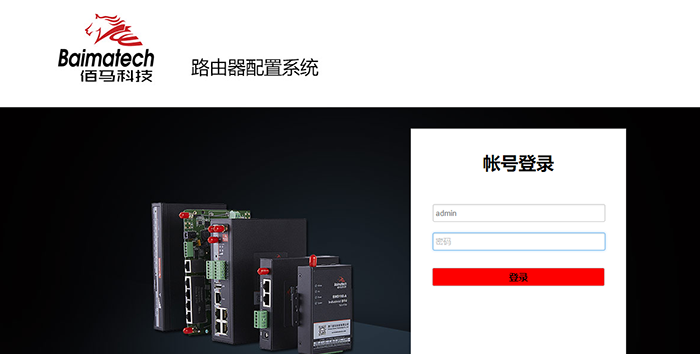

1）登入WEB配置界面

A.各用一根網線將路由器R1的 LAN口與PC1的網口連接,路由器R2的 LAN口與PC2的網口連接；然后再找一根將R1和R2的WAN口相連；

B.在PC1和PC2上打開瀏覽器，輸入用戶名和密碼，然后按Enter鍵，即可登陸配置界面；

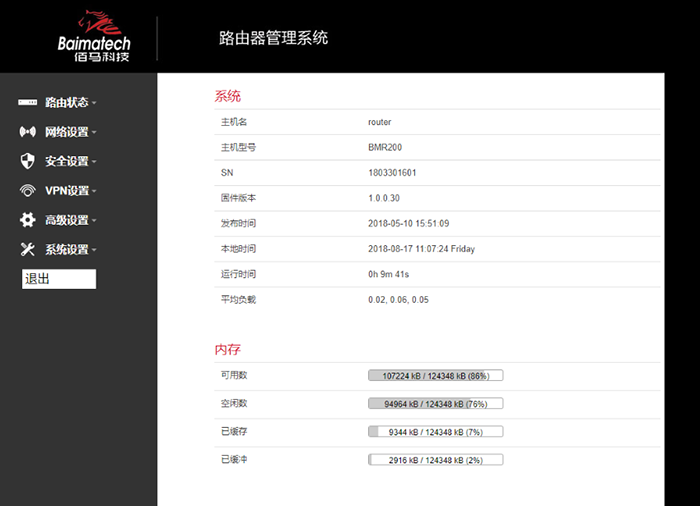

C. 在您成功登錄Web界面之后，您可以查看系統信息并執行配置

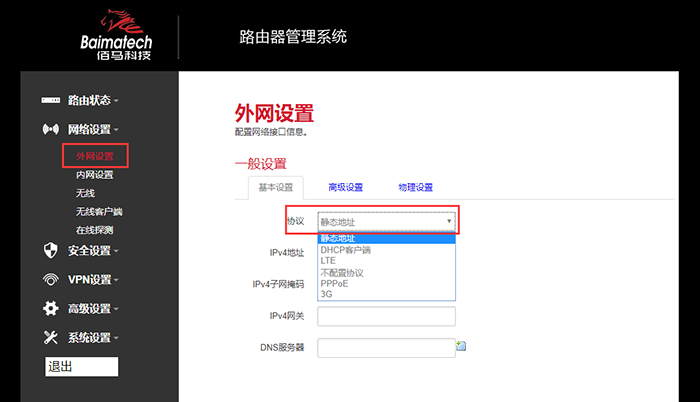

2）外網設置

A.在路由器R1和R2分別 點擊“網絡設置”—>選擇“外網設置”

B. 在協議選擇“靜態地址”，

C. 輸入IP地址和網關。本案例R1路由器的IP地址寫成192.168.100.100，R2路由器的IP地址寫成192.168.100.200，R1和R2的網關都寫成192.168.100.1

R1路由器外網設置

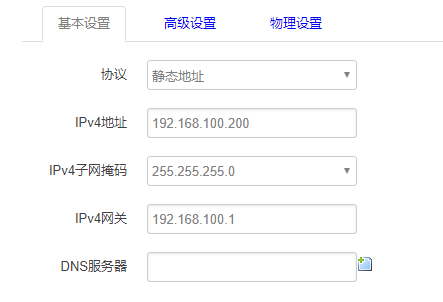

R2路由器外網設置

3）內網設置

A. 點擊“網絡設置”—>選擇“內網設置”

B. 輸入IP地址和網關。本案例R1路由器的IP地址寫成192.168.1.1，R2路由器的IP地址寫成192.168.2.1，

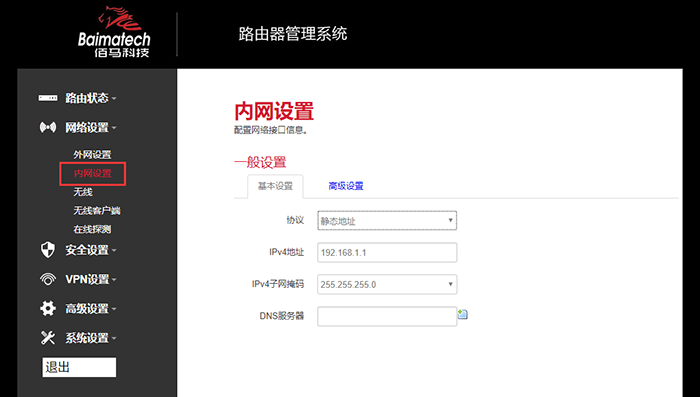

R1路由器內網設置

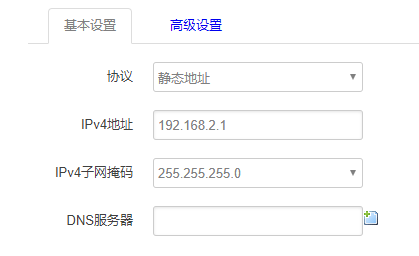

R2路由器內網設置

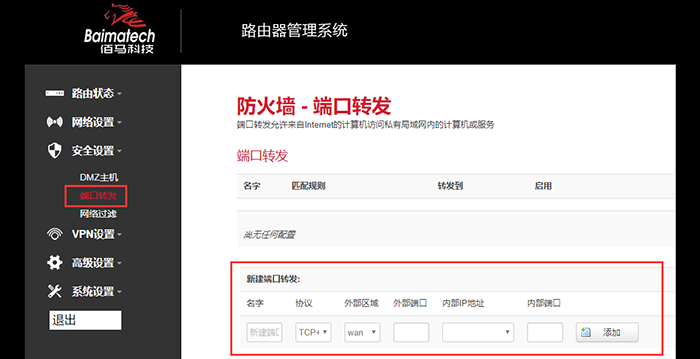

3）端口轉發

A. 點擊“網絡設置”—>選擇“內網設置”

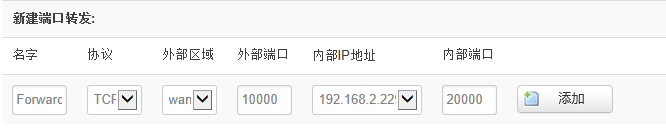

A. 新建端口轉發

4.數據收發

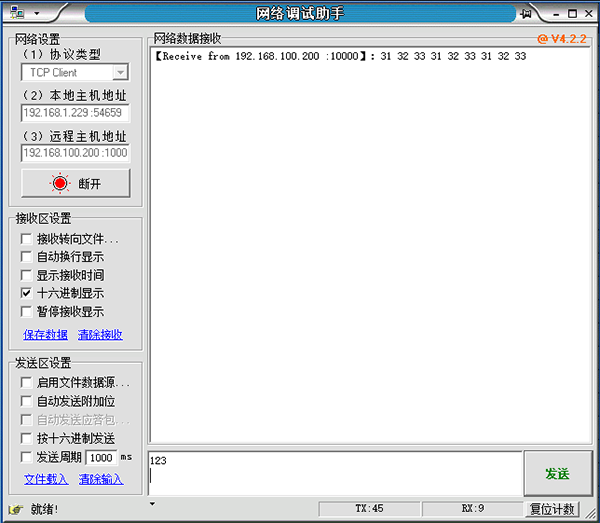

為驗證佰馬無線路由器BMR200-A 的R1和R2端口映射是否成功，可在PC1、PC2各自打開網絡調試助手，將PC1作為客戶端，PC2作為服務端，PC1和 PC2之間互相發送數據：

PC1作為客戶端

PC2作為服務端
