BMS100--串口設備聯網利器

將串口數據轉換成以太網數據，方便串口設備輕松接入局域網和因特網，實現遠程管理與控制

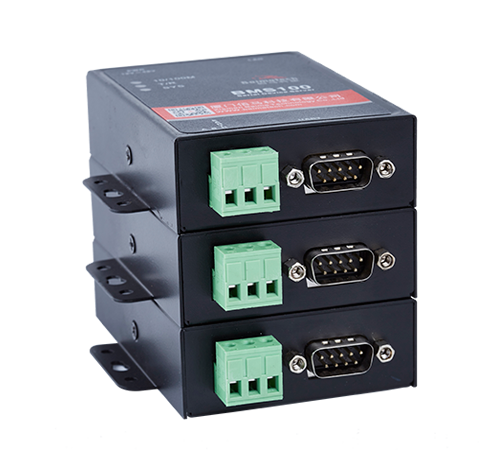

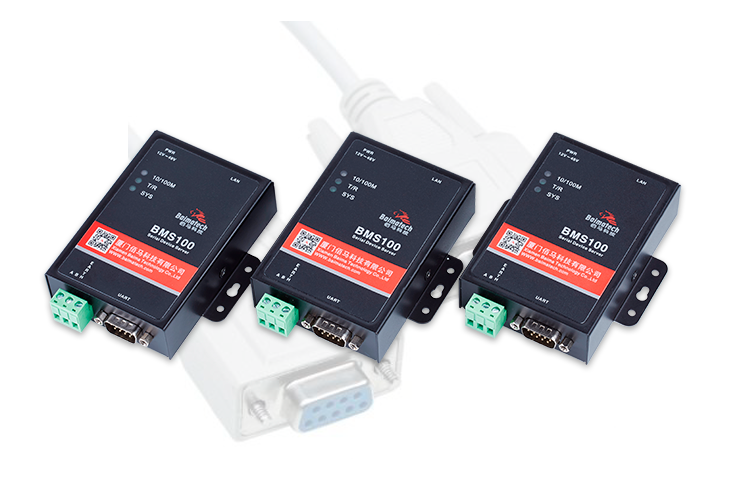

BMS100串口服務器設備

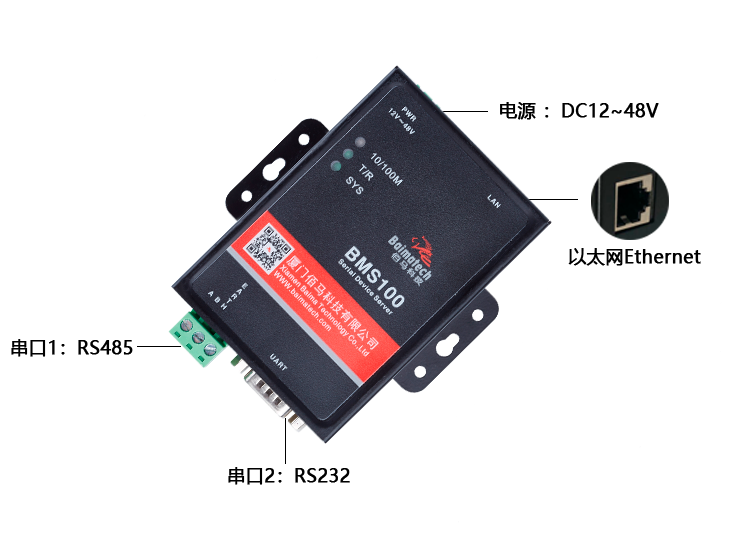

接口全面

BMS100單串口服務器，具有一路RS232串口和一路RS485串口，實現RS232、RS485與以太網雙向透明傳輸


數據轉換，透明傳輸

完成RS232、RS422/485格式和以太網傳輸?shù)腎P包之間的數據透明轉換

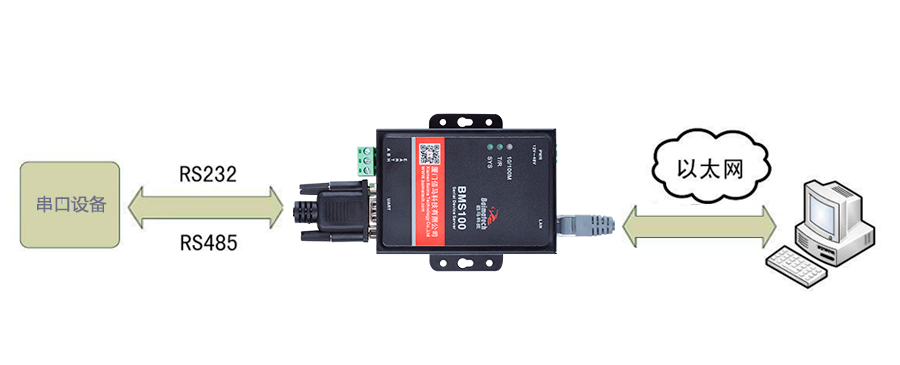

工作原理

BMS100接收到串口設備數據后，把數據按TCP協議打包，傳遞到目標電腦。
目標電腦接收到TCP數據后，按照TCP協議解包后，提取出用戶數據。
BMS100接收到TCP數據后，按照TCP協議解包，發送給下位機設備。

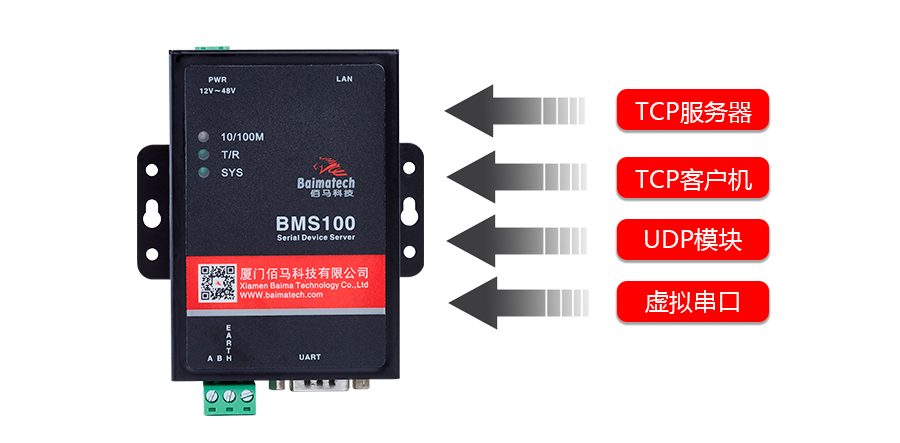

4種工作模式可選，項目應用靈活

工作方式支持TCP服務器、TCP客戶機、UDP模塊、虛擬串口。根據不同的應用匹配不同的工作方式

串口服務器4種工作模式可選，項目應用靈活

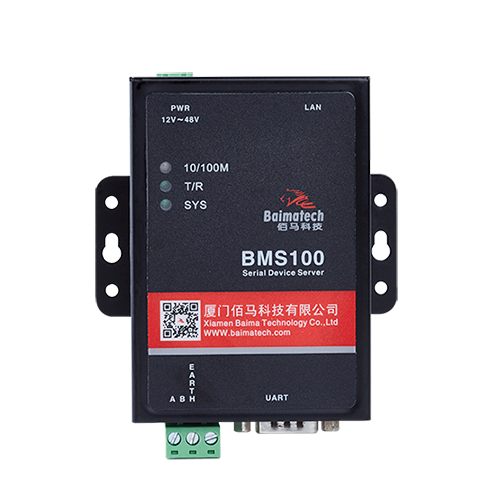

工業級設計，穩定可靠

確保在各種惡劣環境下（如高溫、低溫、粉塵、電磁干擾、震動等）長期穩定、可靠、安全使用

鋁制金屬外殼，防銹，堅固耐用；

高標準EMC電磁兼容，在強電磁環境中穩定工作；

全部器件按工業級標準選型，與知名品牌合作；

耐高低溫（-40℃至80℃），專為惡劣環境下穩定運行而設計；

規范的生產工藝與嚴格的品保體系，讓品質超越客戶期待。

串口服務器工業級設計

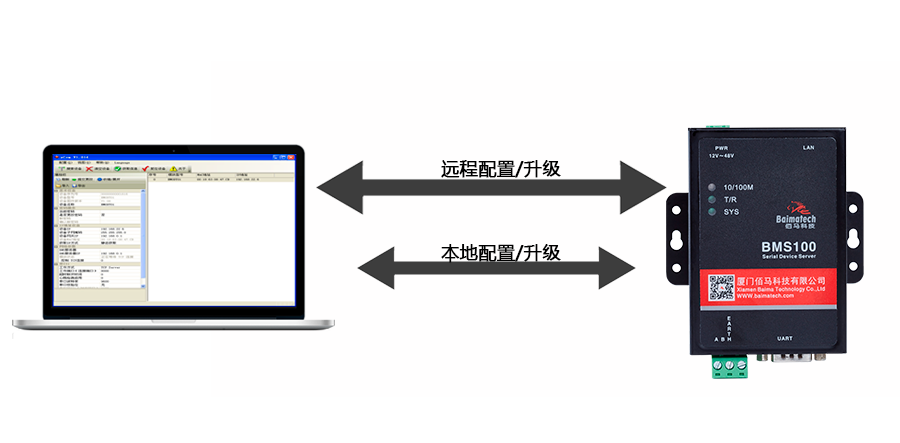

支持本地或遠程配置與升級

可集中監測、配置、升級、診斷佰馬通信終端，極大降低運營方、集成商、設備提供商等各方的維護成本，提高管理效率

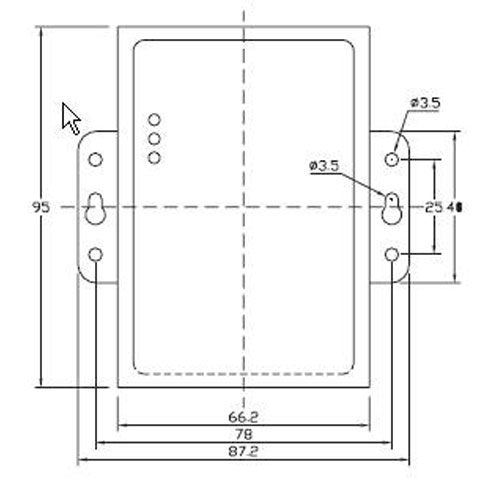

結構尺寸圖

串口服務器的結構尺寸圖

產品選型

規格參數:

類別	名稱	規格	說明
系統	CPU	32位
接口	工業串口	2路	串口1：RS485/ RS-422
			串口2：RS232
			停止位，校驗位可設置
			串口波特率支持3800~115200
			串口信號：RXD、TXD、GND
	LAN	1路	10/100M
			1.5KV隔離
顯示	指示燈	3個	10/100M、T/R、SYS各一個
電源	標準電源	DC 9~24V、300mA,紋波< 0.5%
防護等級	IP30	系統安全隔離，適合工控現場應用
適用環境	工作溫度范圍	零下25oC -- 70oC
	存儲溫度范圍	零下40oC -- 80oC
	相對濕度范圍	95%無凝結
物理特性	外殼	鋁殼，防銹設計
	安裝方式	掛耳式
	外形尺寸	長寬高986625mm
