在工業自動化和物聯網應用中，CAN總線由于其高可靠性、抗干擾能力和實時性等特點，成為應用廣泛的現場總線技術。而工業智能網關則充當連接現場設備與上層管理系統的橋梁，實現數據采集、協議轉換、遠程監控等功能。

在實際應用中，確定單臺工業智能網關能夠接入多少個CAN節點，對于系統的性能、穩定性和成本控制至關重要。本文將從多個角度分析，探討單臺工業智能網關接入多少CAN節點比較適合。

1. CAN總線帶寬與通信負載

CAN總線的通信速率通常在10kbps到1Mbps之間，通信速率越高，傳輸延遲越小，但同時通信距離會縮短。假設一個CAN節點每秒產生一定量的數據，單臺網關接入的節點越多，總的數據流量就越大，通信負載也隨之增加。

如果接入的節點數量過多，超過了總線帶寬的承載能力，會導致通信延遲增加、數據丟失，甚至系統崩潰。因此，首先需要根據CAN總線的通信速率以及每個節點的數據生成頻率，計算總數據流量，從而確定一個合理的節點數量。

通常，在500kbps的標準速率下，一個CAN幀的最大長度為128位，假設每個節點每秒產生一個幀，則每秒可傳輸?shù)淖畲髱瑪?shù)是有限的。一般經驗表明，在500kbps速率下，單臺網關接入10到32個節點是比較常見的配置，但具體數量仍需根據實際數據生成速率來調整。

2. 智能網關的處理能力

工業智能網關不僅僅是數據傳輸?shù)闹薪椋€需要處理協議轉換、數據預處理、邊緣計算等任務。因此，網關的處理器性能、內存容量和存儲空間等硬件資源直接決定了它能夠處理多少個CAN節點的數據。

如果接入的節點數量過多，網關可能會因?yàn)橛?jì)算資源不足而出現處理瓶頸，導致數據處理延遲或丟失。為了保證網關的穩定運行，通常需要在實際項目中對接入的節點數量進行性能測試，并預留一定的余量。對于中低端性能的工業智能網關，通常建議接入10到20個節點，而對于高端設備，可以適當增加到30到50個節點。

3. 網絡拓?fù)渑c物理限制

CAN總線采用線性拓?fù)浣Y(jié)構，節點的物理連接方式通常是總線型。這意味著，所有節點共享同一個通信介質，節點之間的距離、線纜質量、終端電阻配置等物理因素都會影響總線的通信質量。如果接入的節點數量過多，總線長度可能會增加，導致信號衰減、干擾增加，從而影響通信可靠性。

根據CAN總線的規范，建議最大總線長度與通信速率相匹配。例如，在500kbps速率下，總線長度不宜超過40米，超過這一長度可能會導致信號完整性問題。因此，在設計系統時，不僅要考慮節點的數量，還要合理布局節點的位置，避免因物理限制導致通信問題。

4. 系統擴展與維護

在設計工業系統時，不僅要考慮當前的需求，還要為未來的擴展留出余地。如果一個項目初期只需要接入少量的CAN節點，但未來可能會增加更多設備，那么在選擇網關時，就應該預留一定的接入能力。此外，接入的節點數量越多，系統的復雜性越高，維護難度也會相應增加。因此，在確定節點數量時，還需考慮系統的可維護性和擴展性。

一般情況下，建議在設計時預留20%到30%的余量，以應對未來的擴展需求，同時也可以降低系統的維護難度。例如，如果一個網關理論上可以接入30個節點，那么實際使用時最好控制在20到24個節點左右，以確保系統的穩定性和可維護性。

5. 實際應用場景與行業經驗

不同的應用場景對CAN節點接入數量的要求也不同。例如，在智能電網中，由于數據量大且實時性要求高，單臺網關接入的節點數量通常較少，一般在10到15個節點左右；而在一些環境監測系統中，數據量較小且實時性要求不高，單臺網關可以接入更多的節點，通常可以達到30到50個節點。

行業經驗也表明，在大多數工業應用中，單臺工業智能網關接入16到32個CAN節點是比較常見的配置。這一數量既能保證系統的性能和穩定性，又能兼顧成本和可維護性。

綜上所述，單臺工業智能網關接入多少CAN節點，需要綜合考慮CAN總線的帶寬與通信負載、網關的處理能力、網絡拓?fù)渑c物理限制、系統擴展與維護需求，以及實際應用場景與行業經驗。在大多數情況下，單臺網關接入16到32個CAN節點是比較合適的選擇，但具體數量仍需根據實際應用場景進行調整。在設計和實施過程中，合理規劃和測試至關重要，以確保系統的穩定性和可靠性。

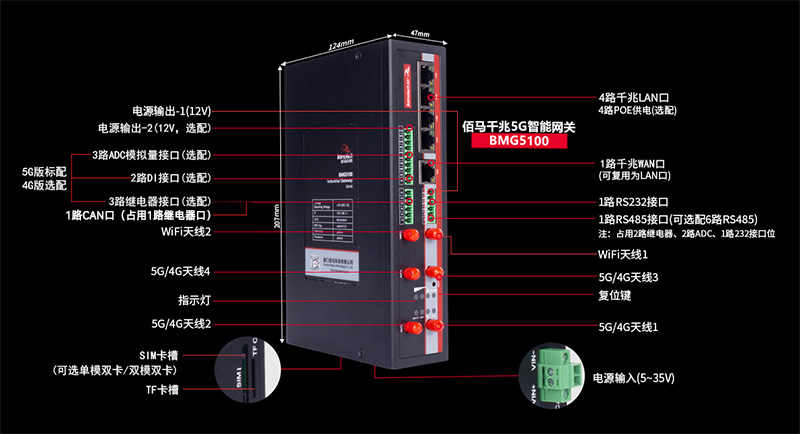

佰馬多型工業智能網關設計搭載有CAN接口，支持高效對接采集各類型傳感器、控制器、電子標簽、信息儀表、PLC等設備，助力企業高效實現物聯網應用部署和智能化改造改造升級。
