佰馬科技智能網關系列產品，面向工業場景應用，設計有擁有豐富的通信、傳輸和控制功能接口，例如針對外部強弱電設備的遠程控制，部分智能網關配套設計有繼電器功能接口，以提高項目的遠程管控能力。本篇主要講解佰馬智能網關的繼電器功能測試方法。

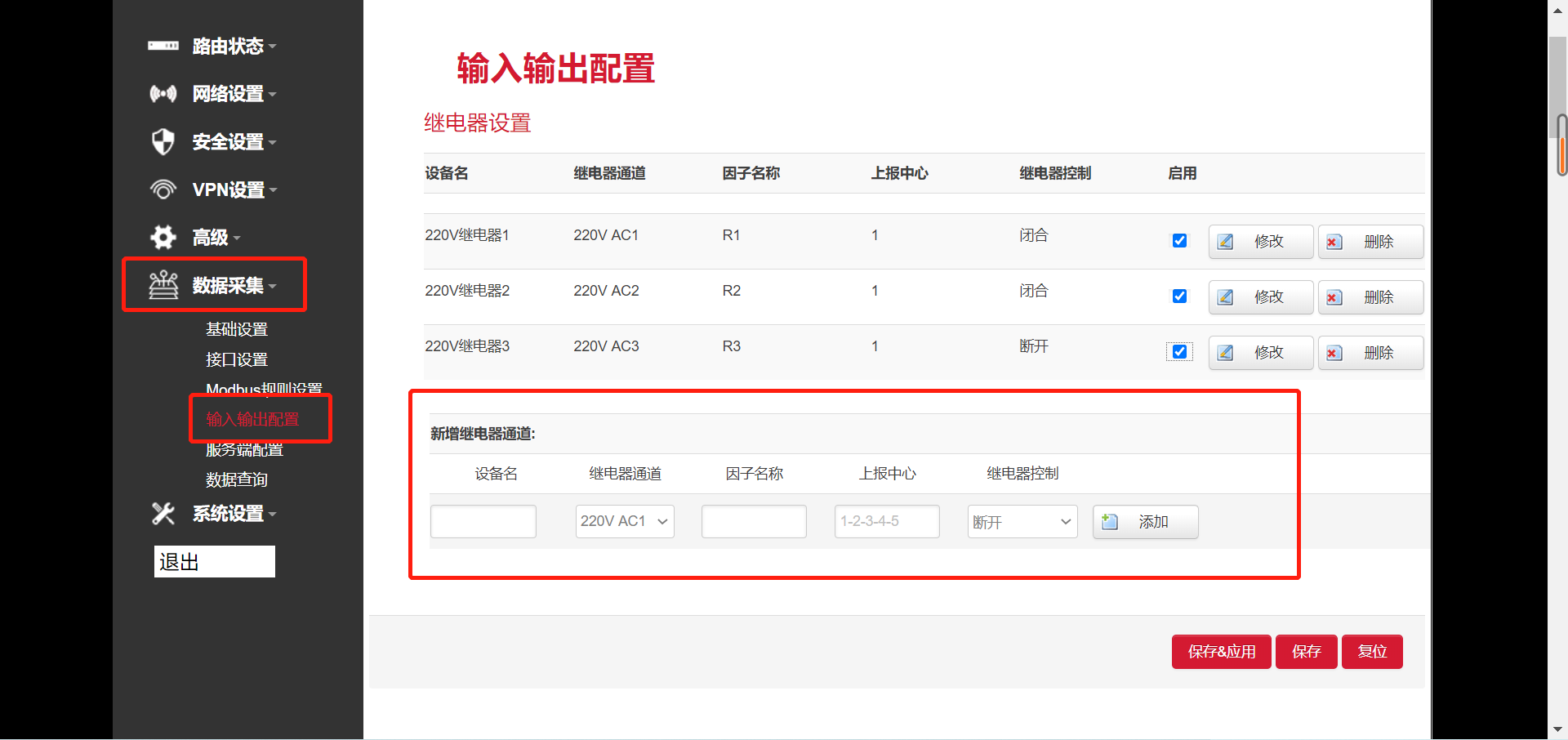

1、輸入輸出設置

設備名稱和因子的名稱為自定義的，但是一般按照有序有規則的自定義命名

繼電器通道的選擇是根據實際使用情況進行命名的

上報中心是根據使用的服務器中心來實際進行選擇的

繼電器控制則是選擇繼電器的初始狀態，進行閉合和斷開的選擇

注意：繼電器通道包含了12V DC和24V DC，要根據實際使用的網關或路由的使用端口來決定

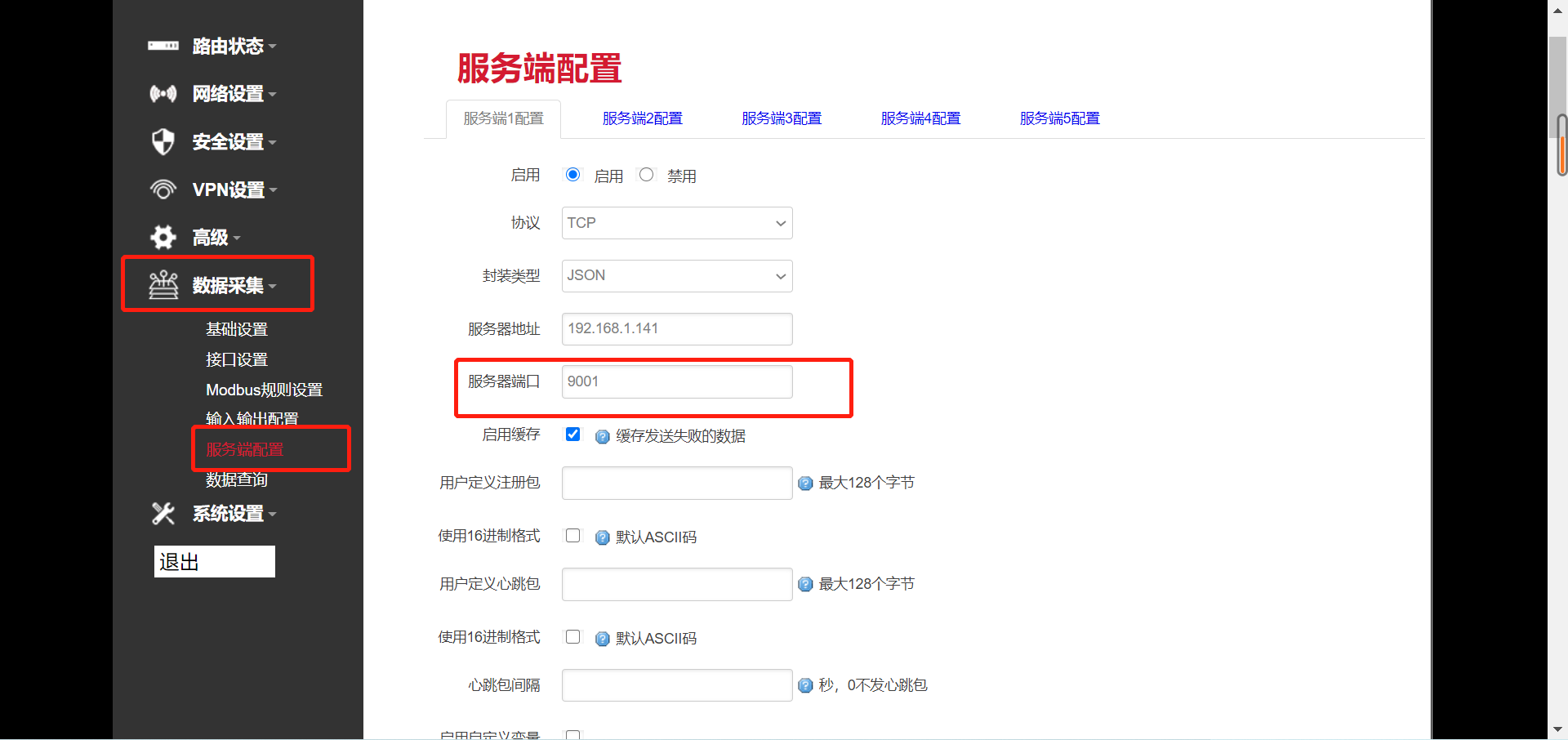

2.服務器配置

由于剛才繼電器的上報中心為1，所以這里的服務端也是選擇服務器1配置

服務器的端口要與等等設定的網絡調試助手的連接端口一致

協議和封裝類型根據使用情況來進行選擇，這里使用的協議是TCP 封裝類型是JSON

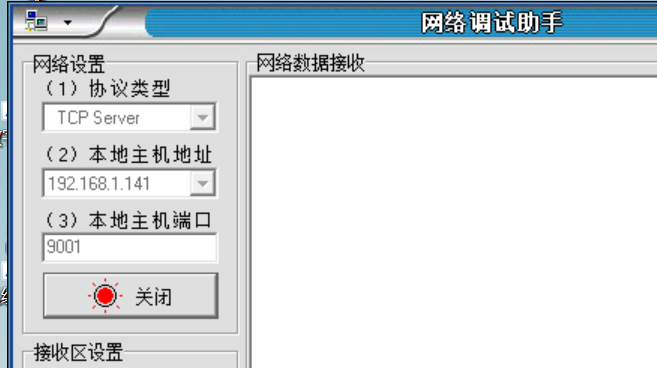

3.網絡調試助手設置

協議的類型由服務端配置使用的協議選擇TCP Server

服務器的端口為9001

4.測試情況

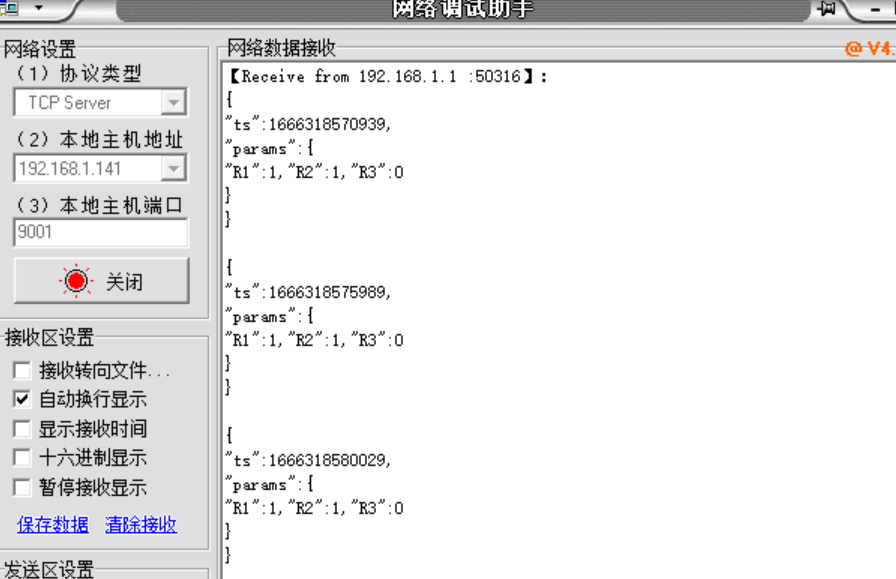

因為前面設置的輸入輸出情況為R1閉合、R2閉合、R3斷開

所以這里讀取到的數據為R1：1、R2：1、R3：0

（可以得知閉合為1，斷開為0）

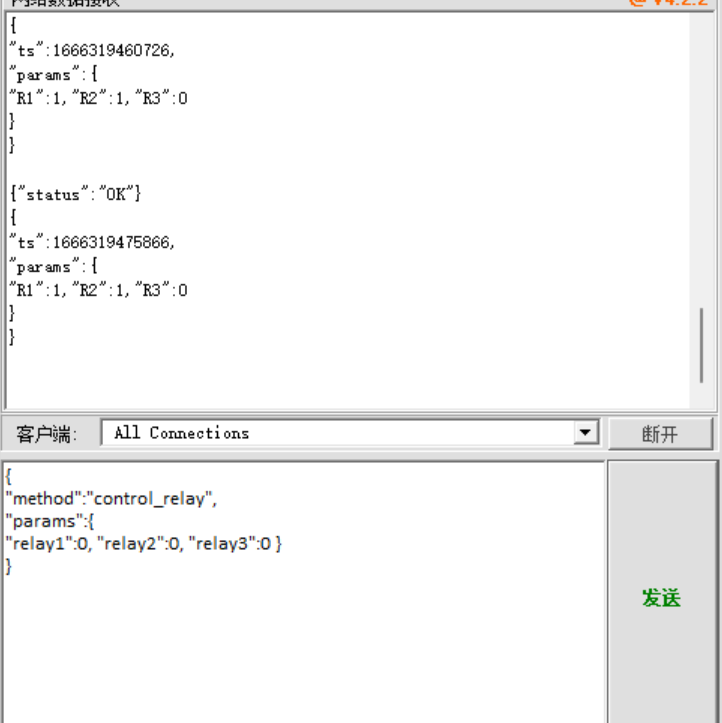

發送指令

{

"method":"control_relay",

"params":{

"relay1":0, "relay2":0, "relay3":0 }

}

應答

{

“

status": "ok"

}

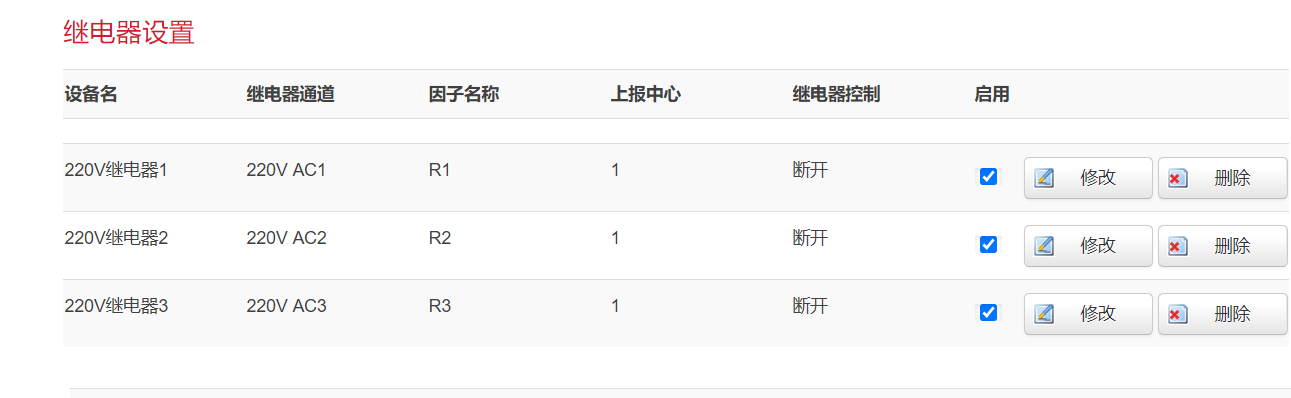

再來觀察輸入輸出的狀態

均為斷開，則測試成功（如果進行的是DC接口的測試要轉接相應的接口，否則會不出現反應，也沒有信號輸入輸出）

以下為控制繼電器的命令語句提供參考：

控制 220V 電源繼電器：

下發：

{

"method":"control_relay",

"params":{

"relay1":1, "relay2":0, "relay3":0 }

}

應答

{

“

status": "ok"

}

新版含 12V、24V 繼電器控制：

下發：

{

"method":"control_relay",

"params":{

"relay1":1, "relay2":0, "relay3":1, "relay4":0, "relay5":1 }

}

應答

{

“

status": "ok"

}
