本文以BMG700物聯網網關為例，介紹如何通過網關實現PLC數據采集，圖文結合介紹網關接口設置、MODBUS規則設置、MODBUS服務端設置、數據上報規則設置、服務端上報數據格式設置。

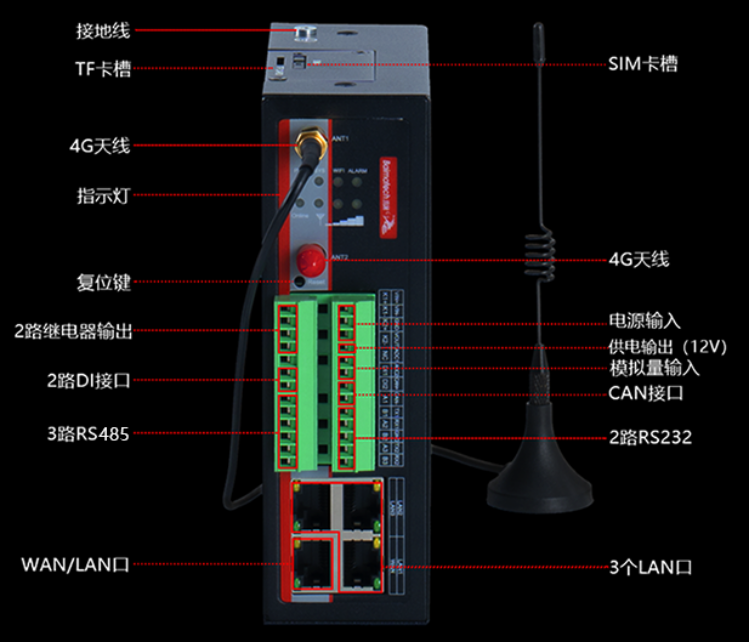

BMG700系列是佰馬自主研發的一款帶邊緣計算功能的工業物聯網網關。主要應用于工業、市政、電力、交通等領域。導軌式安裝，支持MQTT 、JSON、 HTTP等上行協議，平滑對接阿里云、華為云、騰訊云等各種物聯網平臺。支持OPC、Modbus、TCP、UDP、部份品牌PLC等下行協議。廣泛接入、智慧匹配、強大運算、5G/4G無線通信，是產業物聯網理想的網關盒子。

第1步：BMG700物聯網網關上電

BMG700物聯網網關提供適配器電源:寬電壓:5-35V, 推薦是12V

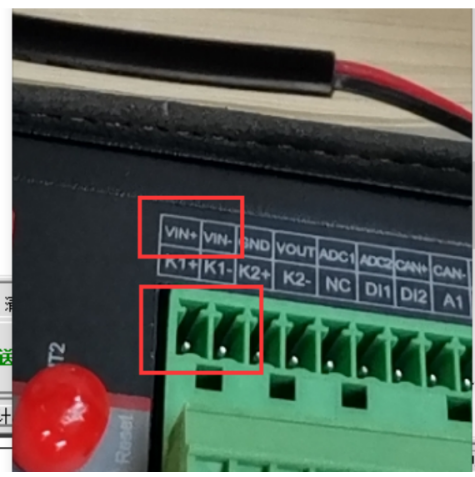

電源接線:端子接線,端子接口入網關的(VIN+  VIN-)

電源線接端子上，端子接網關上,上電即可

第2步：登錄網關配置界面

1. 電腦連接網線連接BMG700網關任何一個LAN口

2. 查看獲取電腦IP，獲取:192.168.1網段(如果有不是,需要確認是否接入其它網絡)

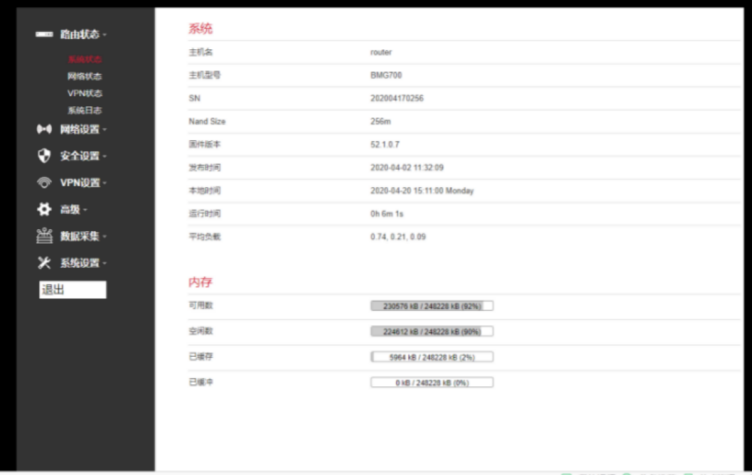

3. 在瀏覽器輸入:192.168.1.1，彈出一個登入界面, 輸入賬號:admin,密碼:admin(記得修改)

第3步：采集PLC的數據

以永宏P(guān)LC為例

1. 可以通過網口,或是串口(232,485)線連接PLC和BMG700物聯網網關

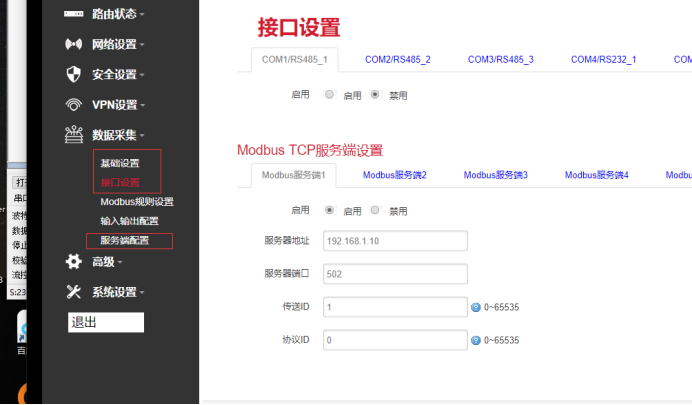

2. 進行基礎設置、接口設置、然后modbus 規則中添加要采集的寄存器參數

3. 最后通過服務端配置，把數據傳到服務端上

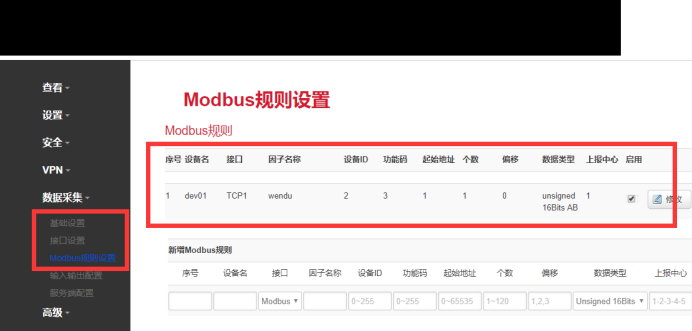

3.1 Modbus規則設置

BMG700工業網關支持設置modbus采集數據規則

3.2 BMG700網關服務端上報數據方式

BMG700網關通過 HTTP、MQTT 、TCP、 UDP 等協議傳輸數據，可按透傳、JSON 等格式封裝。其中HTTP、 TCP 、UDP協議,透傳比較簡單,不具體講. MQTT有相關教程查看.。具體示例JSON方式。

3.3 JONS自定義數據上報

采集電壓參數上報示例

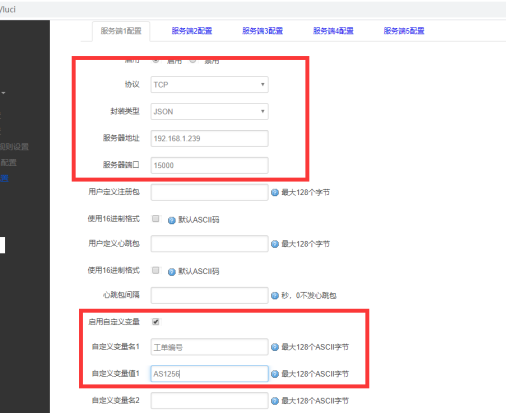

圖中服務端1配置,我們下面定義JONS格式

{

 "ts": 1578892221624,

 "工單編號": AS1256,

   "values": {

     "交流A相電壓": 395,

     "交流B相電壓": 393,

     "交流C相電壓": 391

   }

}

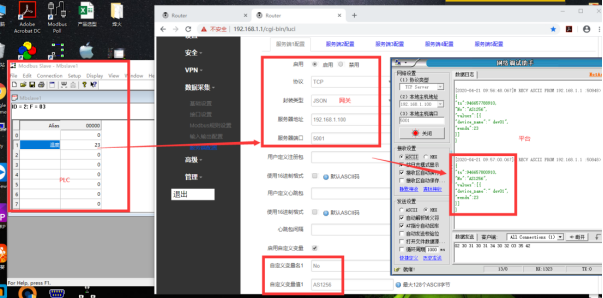

服務端收發情況

服務端收到數據,參數配置收發
